Robotik Kodlama ile Gaz ve Basınç sensörleri nelerdir?

Robotik Kodlama ile Gaz ve Basınç sensörleri nelerdir? Sorusuna yanıt olabilecek sensörleri inceleyeceğiz. Günümüzde her evde doğalgaz, ev tüpü yada soba ile ısınma sağlanmakta. Yanıcı bu sistemler baca ile yada yakılarak ortamdan uzaklaştırılır. Doğal çalışma sisteminin dışında delinme ve açık unutulma yada lodos düşünüldüğünde bacanın çekmemesi nedeniyle ortama karbonmonoksit gibi tehlikeli gazlar birikir. Bu gazlar öyle tehlikelidir ki ne tatları ne kokuları nede renkleri vardır. Böyle durumlarda uygun sensörler seçilip tehlike önceden fark edilerek robotik sistemler ile hem gazın kesilmesi hemde ortamdan tahliyesi yapılabilir. Aynı riskler sanayi tipi ortamlar ve sera gibi tarım alanlarında da kullanılmaktadır. Aklınıza gelebilecek her ortam için uygun sensör tipine göre kodlamalar yaparak kendi önlemlerinizi alabilirsiniz.

Basın sensörleriyle bar ile çalışan tüm sistemler kontrol edilebilir. Bu sayede aşırı bar nedeniyle patlamaların önüne geçmek mümkün. Hatta basınç sensörlerinin alarm güvenlik düzeyi yüksek odalarda da kullanıldığını söylemek hiçte yanlış olmaz. Odanın kapısı yada penceresi açılınca odada oluşan basınç farklılığından sistemi harekete geçirmek bile mümkündür. Aşağıda vereceğimiz size en uygun olabilecek Gaz ve Basınç ve diğer sensörleri seçerek projenize başlayabilirsiniz.

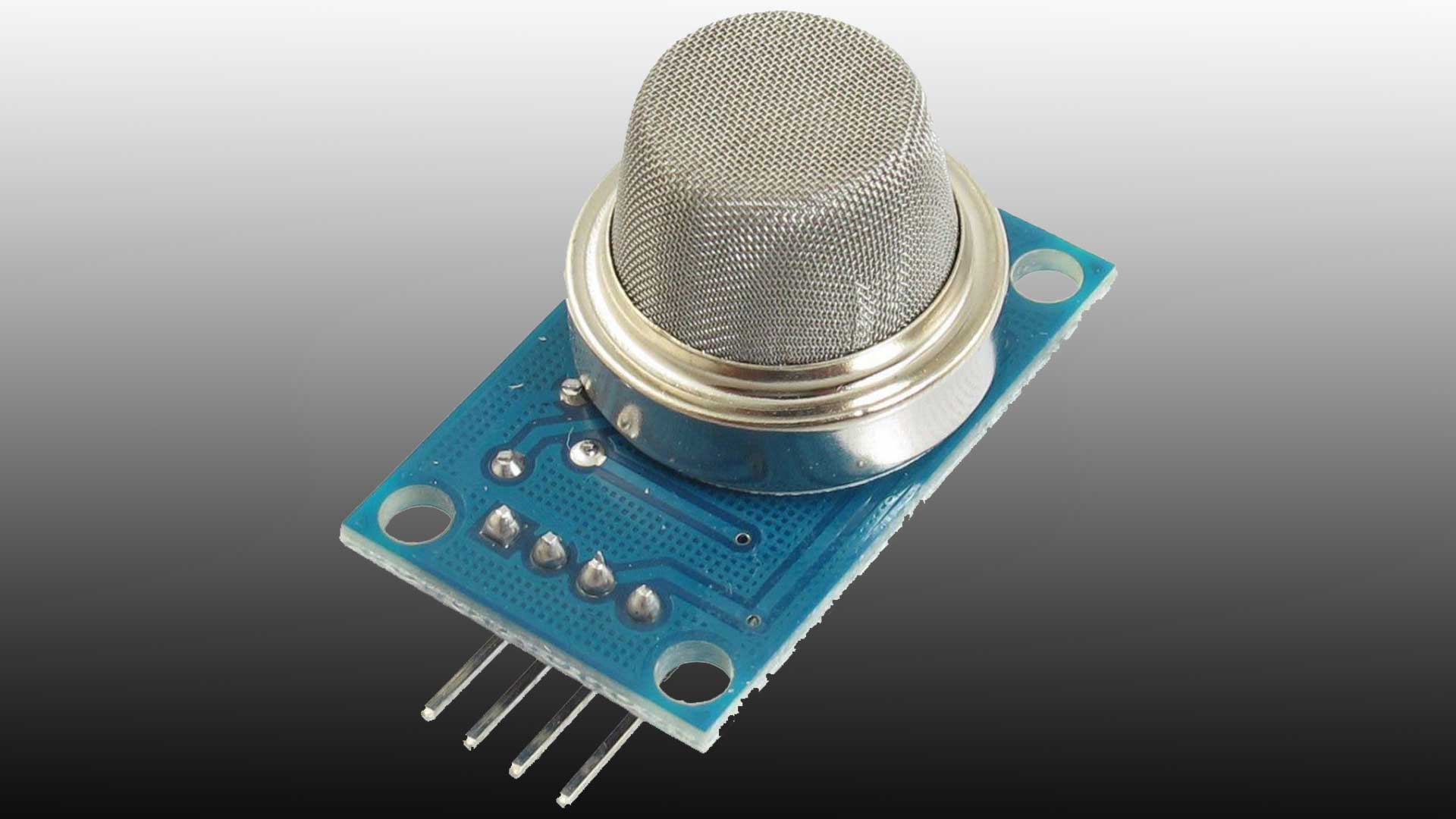

MQ-2 LPG, Propan ve Hidrojen Ölçümleme Modülü

MQ-2

Çalışma voltajı: 5V DC

Özellikleri:

  • Mikroprosesör uyumlu TTL çıkışı.
  • Analog çıkış. Çıkış voltajı, havadaki gaz konsantrasyonuna orantısal olarak değişir.
  • Yüksek hassasiyet. LPG, Propan(C3H8) ve Hidrojen(H2) konsantrasyonunu hassas bir şekilde ölçer.
  • Ölçüm Aralığı: 300-10000 ppm
  • Uzun bir çalışma ömrü ve kararlılığa sahiptir.
  • Hızlı cevap süresi.
  • Soketli problarla test için tak/çıkar kolaylığı.
  • Arduino ve diğer geliştirme kartları ile uyumlu çalışır.

MQ-3 Alkol Ölçümleme Modülü

MQ-3

Çalışma voltajı: 5V DC

Özellikleri:

  • Mikroprosesör uyumlu TTL çıkışı.
  • Analog çıkış. Çıkış voltajı, havadaki gaz konsantrasyonuna orantısal olarak değişir.
  • Yüksek hassasiyet. Alkol konsantrasyonunu hassas bir şekilde ölçer.
  • Düşük hassasiyette Duman ve Alkol ölçümü de yapabilir.
  • Ölçüm Aralığı: 0.04-4mg/l
  • Uzun bir çalışma ömrü ve kararlılığa sahiptir.
  • Hızlı cevap süresi.
  • Soketli problarla test için tak/çıkar kolaylığı.
  • Arduino ve diğer geliştirme kartları ile uyumlu çalışır.
24-80v-7-8a-mikro-step-surucu-2m982-stepleri
24-80v-7-8a-mikro-step-surucu-2m982-stepleri

MQ-4 Doğal Gaz ve Metan Gazı Ölçümleme Modülü

MQ-4

Çalışma voltajı: 5V DC

Özellikleri:

  • Mikroprosesör uyumlu TTL çıkışı.
  • Analog çıkış. Çıkış voltajı, havadaki gaz konsantrasyonuna orantısal olarak değişir.
  • Yüksek hassasiyet. Doğal Gaz, Metan Gazı(CH4) konsantrasyonunu hassas bir şekilde ölçer.
  • Düşük hassasiyette Duman ve Alkol ölçümü de yapabilir.
  • Ölçüm Aralığı: 300-10000 ppm
  • Uzun bir çalışma ömrü ve kararlılığa sahiptir.
  • Hızlı cevap süresi.
  • Soketli problarla test için tak/çıkar kolaylığı.
  • Arduino ve diğer geliştirme kartları ile uyumlu çalışır.

MQ-5 Doğal Gaz, Hava Gazı ve LPG Ölçüm Modülü

MQ-5

Çalışma voltajı: 5V DC

Özellikleri:

  • Mikroprosesör uyumlu TTL çıkışı.
  • Analog çıkış. Çıkış voltajı, havadaki gaz konsantrasyonuna orantısal olarak değişir.
  • Yüksek hassasiyet. Doğal Gaz, Hava Gazı(LNG) ve LPG konsantrasyonunu hassas bir şekilde ölçer.
  • Düşük hassasiyette Duman ve Alkol ölçümü de yapabilir.
  • Ölçüm Aralığı: 200-10000 ppm (LPG, LNG, Doğal Gaz)
  • Uzun bir çalışma ömrü ve kararlılığa sahiptir.
  • Hızlı cevap süresi.
  • Soketli problarla test için tak/çıkar kolaylığı.
  • Arduino ve diğer geliştirme kartları ile uyumlu çalışır.

MQ-7 Karbonmonoksit Ölçüm Modülü (CO)

MQ-7

Çalışma voltajı: 5V DC

Özellikleri:

  • Mikroprosesör uyumlu TTL çıkışı.
  • Analog çıkış. Çıkış voltajı, havadaki gaz konsantrasyonuna orantısal olarak değişir.
  • Yüksek hassasiyet. Karbonmonoksit (CO) konsantrasyonunu hassas bir şekilde ölçer.
  • Ölçüm Aralığı: 10-10000 ppm
  • Uzun bir çalışma ömrü ve kararlılığa sahiptir.
  • Hızlı cevap süresi.
  • Soketli problarla test için tak/çıkar kolaylığı.
  • Arduino ve diğer geliştirme kartları ile uyumlu çalışır.

MQ-6 Bütan, Propan ve LPG Ölçüm Modülü

MQ-6

Çalışma voltajı: 5V DC

Özellikleri:

  • Mikroprosesör uyumlu TTL çıkışı.
  • Analog çıkış. Çıkış voltajı, havadaki gaz konsantrasyonuna orantısal olarak değişir.
  • Yüksek hassasiyet. Bütan, Propan, LPG konsantrasyonunu hassas bir şekilde ölçer.
  • Ölçüm Aralığı: 300-10000 ppm
  • Uzun bir çalışma ömrü ve kararlılığa sahiptir.
  • Hızlı cevap süresi.
  • Soketli problarla test için tak/çıkar kolaylığı.
  • Arduino ve diğer geliştirme kartları ile uyumlu çalışır.

MQ-135 Hava Kalitesi Ölçüm Modülü (Air Quality Module)

MQ-135

Çalışma voltajı: 5V DC

Özellikleri:

  • Mikroprosesör uyumlu TTL çıkışı.
  • Analog çıkış. Çıkış voltajı, havadaki gaz konsantrasyonuna orantısal olarak değişir.
  • Yüksek hassasiyet. Sülfür, benzen, su buharı, duman ve diğer zararlı gazların(NH3, NOx, Alkol, CO2 vb) konsantrasyonunu hassas bir şekilde ölçer.
  • Uzun bir çalışma ömrü ve kararlılığa sahiptir.
  • Hızlı cevap süresi.
  • Soketli problarla test için tak/çıkar kolaylığı.
  • Arduino ve diğer geliştirme kartları ile uyumlu çalışır.

MQ-131 Ozon Ölçümleme Modülü (O3)

  • Çalışma voltajı: 5V DC
  • Özellikleri: Mikroprosesör uyumlu TTL çıkışı.
  • Analog çıkış. Çıkış voltajı, havadaki gaz konsantrasyonuna orantısal olarak değişir.
  • Yüksek hassasiyet. Ozon Gazını(O3) hassas bir şekilde ölçer.
  • Ayrıca CL2(Klor) ve NO2(Azot oksit) vb ölçümleri de yapabilme özelliğine sahiptir.
  • Ölçüm Aralığı: 10~1000ppb Ozone Uzun bir çalışma ömrü ve kararlılığa sahiptir.
  • Hızlı cevap süresi. Soketli problarla test için tak/çıkar kolaylığı.
  • Arduino ve diğer geliştirme kartları ile uyumlu çalışır
  • Boyutlar ( Uçtan uca) : En x Boy x Yükseklik : 36.2mm x 22.5mm x 37.3mm
24-80v-7-8a-mikro-step-surucu-2m982-sematik

BMP180 Dijital Barometrik Sensör

  • Boyut: 21mm x 18mm
  • 1.8V – 3.6V Besleme Gerilimi
  • Max I2C Hızı: 3,5Mhz
  • Düşük güç tüketimi – 1Hz’de 0.5uA
  • I2C arabirimi
  • Çok düşük ses – 0,02hPa (17cm)
  • Tam kalibre edilmiş
  • Basınç Aralığı: 300hPa – 1100hPa (+ 9000m – -500m)

TGS2611 Yanıcı Gaz Sensörü

TGS2611 Arduino Yanıcı Gaz Sensörü, metan ve LPG gibi yanıcı gazları algılar. Kompakt bir tasarıma sahip olan TGS2611 Arduino ve Raspberry Pi kartları ile tam uyumlu çalışmaktadır.

Teknik Özellikleri

  • Çap: 9.2mm
  • Yükseklik: 7.8mm
  • Ağırlık: 1.2g
  • Uygulama Alanları: Ev tipi gaz alarmı, gazlı cihazlar için gaz sızıntı sensörü, taşınabilir gaz dedektörü.

MH-Z14 CO2 Karbondioksit Sensörü

MH-Z14 Karbondioksit Sensörü 5 yıl kullanım ömrüne sahiptir. Uart haberleşme protokolünü kullanır. Yaklaşık 3 dakika ısınma süresi vardır. Diğer Sensörlere göre ucuz ve endüstriyel bir üründür.

MH-Z14 Teknik Özellikleri


  • Çalışma voltajı: DC4.5-5.5V
  • Çalışma akımı: ortalama <60mA; tepe 150mA.
  • Algılama aralığı: 0-5000ppm
  • Algılama doğruluğu: ± (50ppm + 3% okuma değeri)
  • Isınma süresi: 3 dak
  • Çıkış sinyali:
    • Analog çıkış voltajı: (D1 port 0 V-0.4 V) (D2 port 2.5-2 V) doğrusal çıkış.
    • Seri port (UART) (TTL seviyesi)
    • PWM
  • Tepki süresi: T90 <120 s
  • Çalışma sıcaklığı: 0 ~ 50 oC
  • Nem: 0 ~ 95% RH
  • Çalışma Ömrü: 5 yıl
  • Boyut: 57mm × 35mm × 15mm
  • Ağırlık boyutu: 17g

Basınç Sensörü Modülü- MPXV7002

Uygulanan basınçla orantılı, doğru, yüksek seviye bir analog çıkış sinyali sağlamak için gelişmiş mikroişleme tekniklerini, ince film metalizasyonunu ve bipolar işlemeyi birleştirir.

Konvansiyonel 0V yerine özellikle 2,5V’da bir ofset ile pozitif ve negatif basıncı ölçmek için tasarlanmıştır.

Basınç algılaması için ve aynı zamanda vakum algılaması için her porttan 7 kPa’ya kadar basınç ölçümü sağlar

MPXV7002 Basınç Sensörü Modülü Teknik Özellikleri


  • % 5.0 ile Maksimum Hata 0 ° – 85 ° C
  • Mikroişlemci veya Mikrodenetleyici tabanlı sistemler için ideal
  • Termoplastik (PPS) Yüzey Montaj Paketi
  • Sıcaklık 10 ° – 60 ° C arasında telafi edilir.
  • Patentli Silikon Kayma Gerilme Gerinim Ölçer
  • Diferansiyel ve Ölçer Yapılandırmalarında Kullanılabilir
  • Otomotiv ve Otomotiv Dışı uygulamalar için ideal

MICS-6814 Karbon Monoksit/Azot /Amonyak Gaz Sensörü

MICS-6814 Gaz Sensörü hassas bir mikro mekanik diyafram ve üstte algılama tabakası olan gömülü ısıtma rezistöründen oluşur. Üç ayrı gaz algılama elemanı entegre edilmiştir. Zorlu ortamlarda otomobil egzozu, endüstriyel ve tarımsal atık gazını tespit edebilir.

MICS-6814 Gaz Sensörü Teknik Özellikleri


  • Modül besleme voltajı: DC4.9V ~ 5.1V
  • Çalışma ortamı sıcaklığı ve nem: -30 ~ 85 Derece 5 ~ 95% RH
  • Modül boyutu: 16.9mm * 14.1mm * 3.2mm

Ölçüm Parametreleri


  • Karbon monoksit CO 1 – 1000ppm
  • Azot dioksit NO2 0.05 – 10ppm
  • Etanol C2H5OH 10 – 500ppm
  • Hidrojen H2 1 – 1000ppm
  • Amonyak NH3 1 – 500ppm
  • Metan CH4> 1000ppm
  • Propan C3H8> 1000ppm
  • İzobütan C4H10> 1000ppm

MPS20N0040D-D 0-40kPa Basınç Sensörü DIP-6

DIP-6 Basınç Sensörü, biyomedikal, meteoroloji ve diğer alanlar için uygundur. Yüksek güvenilirlik, düşük maliyet ve kolay kullanım gibi birçok özelliğinin yanında geniş bi kullanım alanı bulunur. Lastik basıncı, araba hava pompası, MAP sensörü, teşhis ekipmanı, otomotiv sensörleri, hava freni anahtarı, dijital basınç göstergesi ve çevresel izleme gibi birçok alanda kullanılabilir.

MPS20N0040D-D 0-40kPa Basınç Sensörü DIP-6 Teknik Özellikleri


  • Ölçüm ortamı: hava
  • Ölçüm aralığı: 0-40kPa
  • Çalışma sıcaklığı aralığı: -40 ℃ ~ + 125 ℃
  • Depolama Sıcaklığı: -40 ℃ ~ + 150 ℃
  • Nem: (% 50 ±% 10) RH
  • Ortam sıcaklığı: (25 ± 1) ℃
  • Orta sıcaklık: (25 ± 1) ℃
  • Çıkış empedansı: 4kΩ ~ 6kΩ
  • Sıfır çıkış: -15mV ~ + 15mV
  • Histeresis: + -0.7% FS
  • Güç kaynağı: ≤10V DC veya ≤2.0mA DC
  • İzolasyon direnci: 100MΩ, 100VDC

Dijital Karbondioksit / Hava Kalitesi İzleme Modülü – CJMCU-811

CJMCU-811 CCS811 Sensör Modülü,hava kalitesini ve karbondioksit (CO2) oranını ölçmek için son derece kullanışlı ve pratiktir. Algıladığı verileri sayısallaştırır ve mikrodenetleyiciye dijital bilgi gönderir. I2C haberleşme protokolünü kullanır ve Arduino ile entegrasyonu oldukça kolaydır.

Modül üzerinde 8 bit MCU(mikrodenetleyici) ve 12 bit ADC(analog-digital converter) bulunmaktadır. MCU’da bulunan akıllı algoritma TVOC / eCO2 değerlerini hesaplar. Düşük güçte çalışma, hızlı ısınma süresi, dahili MCU ve ADC entegreleri vb. özellikleri ile size kolaylık ve avantaj sağlar.

Dijital Karbon Monoksit / Hava Kalitesi İzleme Modülü – CJMCU-811 Teknik Özellikleri


Üretici FirmaEstardyn
Ürün KategorisiGaz ve Basınç Sensörleri
Çalışma Gerilimi1.8-3.6V
MCU8 Bit
ADC12 Bit
Haberleşme ProtokolüI2C

MICS-4514 Karbonmonoksit / Azot / Oksijen Sensörü Modülü

Bu Karbonmonoksit – Azot – Oksijen Sensörü Modülü, üzerinde MICS-4514 Sensörü ile gelmektedir.

MICS-4514’ün kullanımını anlatmaktadır. Bu genellikle otomobil uygulamalarında kullanılmakla beraber bir çok alanda kullanımı mümkündür. Datasheet üzerinde açıklanan, CO ve hidrokarbonlar gibi indirgeyici gazların ve NO2 gibi oksitleyici gazların tespitini tarif eder.

Bu tür bir sensör için tipik bir uygulama, otomobil egzozlarından kaynaklanan emisyonlara maruz kalan alanlarda bulunmaktadır.

MICS-4514 Karbonmonoksit / Azot / Oksijen Sensörü Özellikleri


  • Düşük ısıtıcı akımı
  • Geniş algılama aralığı
  • Geniş sıcaklık aralığı
  • Yüksek hassasiyet
  • Kısa ön ısıtma süresi
  • Minyatürlü bir SMD paketinde iki sensör boyutlarındadır.
  • Darbelere ve titreşimlere karşı yüksek direnç gösterir
  • Otomotiv test gereksinimleri ile uyumlu

MH-Z19 Kızılötesi Karbondioksit Ölçme Sensör Modülü / Infrared CO2 Sensor

Karbondioksit / CO2 monitörleme için MH-Z19 kızılötesi CO2 sensörüHVAC soğutma ve iç hava kalitesi izleme alanında yaygın olarak kullanılmaktadır.

Karbondioksit Sensörü Teknik Özellikleri


Üretici FirmaMINGYUANDINGYE
Ürün KategorisiGaz Sensröleri
ModelMH-Z19
Hedef GazCO2 / Karbondioksit
Çalışma voltajı3.6 ~ 5.5 V DC
Ortalama akım18 mA
Arayüz seviyesi3,3 V
Ölçüm aralığı0 ~% 0,5 VOL isteğe bağlı
Çıkış sinyaliUART – PWM
Ön ısıtma süresi3 dakika
Yanıt Süresi60 s
Çalışma sıcaklığı0 ~ 50 ° C
Çalışma nemi0 ~ 95% RH (Yoğunlaşma yok)
Boyut33 mm × 20 mm × 9 mm (L × G × Y)

BME280 I2C – Basınç, Sıcaklık ve Nem Sensörü

BME280 I2C / Basınç, Sıcaklık ve Nem Sensörü

  • Entegre: MPU-9250+BMP280
  • Güç kaynağı: 3.3V
  • Haberleşme: standart IIC iletişim protokolü
  • Çip: Gömülü 16 bit ADC ve 16 bit data çıkışı
  • Jiroskopun ölçüm aralıkları: + or -250 500 1000 1000 ° / s
  • İvme: artı ya da eksi 2   4   8   16 g
  • Manyetik alan pusulası:  artı ya da eksi 4800 ut
  • Basınç aralığı: 300-1100 hpa
  • Malzeme: altın PCB
  • Pin aralığı: 2.54 mm
  • Boyutlar: 14.3 mm * 20.5 mm

5V G1/4 0-1.2 MPa Hidrolik Su/Yağ/Gaz Basınç Sensörü – DN10

Basınç Sensörü aşındırıcı olmayan sıvı / gaz basıncını ölçebilir. Analog

Basınç Sensörü Özellikleri


  • Çalışma Gerilimi VCC: 5.0 V DC
  • Çıkış Voltajı: 0.5-4.5V DC, Vout = VCC * (0.75 * Basınç + 0.1)
  • Çalışma Akımı: <= 10mA
  • Basınç Ölçeği: 0-1.2MPa
  • En Büyük Basınç: 2.4MPa
  • Sensör Bozulma Basıncı: 3.0MPa
  • Çalışma sıcaklığı aralığı: 0-85 Santigrat Derece
  • Ölçüm Hatası: ± 1,5% FSO
  • Sıcaklık Aralığı Hatası: ± 3,5% FSO
  • Tepki Süresi: <= 2.0ms
  • Değişken hızlı pompa arayüzü: G1 / 4 (1/4 inç)
  • Çıkış konektörü: XH2.54MM-3P
  • Çıkış kabloları: sarı (DATA), kırmızı (VCC), siyah (GND)

Gravity: Arduino ve Raspberry Pi Uyumlu Analog Çözünmüş Oksijen Sensörü / Metre Kiti

Analog Çözünmüş Oksijen Sensörü / Metre Kiti, hem Arduino hem de Raspberry Pi uyumludur.

Bu ürün Arduino mikrodenetleyicileri ile uyumlu olan çözünmüş bir oksijen sensör kitidir. Bu ürün sudaki çözünmüş oksijeni ölçmek, su kalitesini yansıtmak için kullanılır. Su ürünleri yetiştiriciliği, çevre izlemesi, doğa bilimleri vb. Birçok su kalitesi uygulamasında yaygın olarak uygulanır. Sıvı sensör serimizi daha iyi tanımak için Sıvı Sensörü Seçim Kılavuzunu da kontrol edebilirsiniz.

Prob, galvanik bir probdur, polarizasyon zamanına ihtiyaç duymaz ve herhangi bir zamanda kullanılabilir durumda kalır. Doldurma çözeltisi ve membran kapağı değiştirilebilir ve bu da düşük bakım maliyetine yol açar. Sinyal dönüştürücü kartı tak ve çalıştır özelliğine sahiptir ve iyi bir uyumluluğa sahiptir. Herhangi bir kontrol veya tespit sistemine kolayca entegre edilebilir. Bu ürün yüksek uyumluluk ile kullanımı kolaydır. Açık kaynak koduyla ve ayrıntılı öğreticiyle birlikte, bu ürün sudaki organizmalar için çözünmüş oksijen konsantrasyonunu saptamadaki projeleriniz için çok uygundur.

DİKKAT: Uluslararası İthalat ve İhracat Politikası nedeniyle, aşındırıcı çözeltiye (asit ve alkali çözelti) hava taşımacılığı ile teslimat yapılmasına izin verilmez. Dolum çözeltisi kite dahil değildir. Yerel mağazadan satın almanız veya çözümü kendi başınıza dağıtmanız gerekir, bkz. WiKi SSS-S4. Çözüm doldurmadan çalışamaz! Lütfen satın alma işlemlerine dikkat ediniz!

Ürün içeriğinde 7 kalem malzeme bulunmaktadır:

  • Membran Cap x1 ile Galvanik Çözünmüş Oksijen Probu
  • Yedek Membran Kapağı x1
  • Sinyal Dönüştürücü Kartı x1
  • Yerçekimi Analog Sensör Kablosu x1
  • Su geçirmez Conta x2
  • BNC Bağlayıcı x1 için Vida Kapağı
  • Plastik Damlalık x2

Arduino ve Raspberry Pi Uyumlu Analog Çözünmüş Oksijen Sensörü / Metre Kiti Teknik Özellikleri


Üretici FirmaDFRobot
Ürün KategorisiSensör
Kablo Uzunluğu2metre
Prob KonektörüBNC
Algılama Aralığı0 ~ 20mg/L
Prop TipiGalvanik Prop
Basınç Aralığı0 ~ 50PSI
Çalışma Gerilimi3.3 ~ 5.5V

Gravity Arduino Analog Karbondioksit Gaz Sensörü (CO2)

Bu sensör, Arduino için yapılmış ilk Karbondioksit sensörüdür. Bu sensör DFRobotun geliştirdiği “Gravity” arayüzünü kullanmaktadır. Modülün çıkış voltajı CO2 konsantrasyonu arttıkça düşer. Üzerinde bulunan potansiyometre ile voltaj eşiğini ayarlayıp sensörü alarm gibi kullanmanız mümküdür. Potansiyometreyi ayarladığınız voltaj derecesini aşan herhangi bir CO2 değerinde sensör bir dijital (Açık / Kapalı) sinyal gönderir.

Üzerinde bulunan MG-811 sensörü ortamdaki alkol, bağıl nem karbonmonoksit ve sıcaklık gibi çeşitli faktörlerden çok CO2 endeksli hassasiyeti ile diğer sensörlere oranla daha iyi ölçümler sunar.

Yerleşik ısıtma devresi, sensörün çalışması için en iyi sıcaklığı getirir. Isıtma sensörü için en iyi performansı sağlayan dahili güç 6V besleme ile çalışır.

Bu sensörün kulanım kolaylığını arttırmak için DFRobotun senrörlerinde kullandığı “Gravity” arayüzü entegre edilmiştir. Böylece uyumlu sensör genişletme kartları ile tek yapmanız gereken takıp çalıştırmaktır.

Bu sensörün elektrokimyasal CO2 sensörü olması dolayısı ile nitel analizler yapmak isteyenler için bire birdir.

Gravity Arduino Analog Karbondioksit Gaz Sensörü (CO2) Özellikleri

  • Çalışma Gerilimi: 5V
  • Arayüz: “Gravity” Analog
  • Dijital çıkış (Potansiyometre ayarlı CO2 limit kontrolü için )
  • Dahili ısıtma devresi
  • Boyut: 32x42mm

MPL115A2 – I2C Barometrik Basınç – Sıcaklık Sensörü

Freescale firmasının ürettiği bu sensör barometrik basınç ölçebilen düşük maliyetli bir üründür. Çözünürlüğü 1.5hPa olan ürünThis pressure sensor from Freescale is a great low-cost sensing solution for measuring barometric pressure. Çözünürlüğü 1.5 hPa olduğundan diğer bir popüler sensörümüz olan  0.03hPa’ya kadar çözünürlük verebilen BMP085 kadar hassas değildir bu nedenle hassas altimetre uygulamaları için tavsiye edilmez. Bununla birlikte barometrik basıncın ölçülmesi için mükemmel bir üründür.

MPL115A2 – I2C Barometrik Basınç – Sıcaklık Sensörü Özellikleri


  • PCB ağırlığı: 0.61g
  • Vin: 2.4 to 5.5 VDC
  • Lojik: 3 ila 5V uyumlu
  • Basınç ölçüm aralığı: 500-1150 hPa (up to 10Km altitude)
  • 5 hPa / 50 m irtifa çözünürlüğü
  • I2C 7-bit adresi: 0x60

Sensörün kullanımı kolaydır. Örneğin, Arduino kullanıyorsanız, sadece VIN pinini 5V voltaj pinine, GND’yi şaseye, SCL pinini I2C Clock pinine (UNO üzerinde Analog 5 girişine) ve SDA pinini de I2C Data (UNO’da Analog 4 pini) pinine irtibatlayın. Daha sonra github kütüphanesini yükleyinizKütüphaneyi kurup örnek sketch uygulamasını yükleyin. Bu işlemleri tamamlar tamamlamaz sıcaklık, basınç ve irtifa bilgilerinin seri konsol üzerinden görüntülendiğini göreceksiniz.

Grove Oksijen Sensörü (MIX8410) V1.0

Grove – Oksijen Sensörü, bir elektrokimyasal oksijen sensörüdür ve havadaki oksijen konsantrasyonunu test etmek için kullanılabilir. Elektrotların katalizi altında, çalışan elektrot ve karşı elektrot üzerinde bir redoks reaksiyonu meydana gelir ve böylece bir akım meydana gelir. Havadaki oksijen konsantrasyonu, bu akım ölçülerek ve oksijen konsantrasyonu doğrusal karakteristik grafiğine bakılarak hesaplanır.

Özellikleri:


  • Doğrusal çıkışlı yüksek hassasiyet (0.1 ± 0.03 mA)
  • <10sn yanıt süresiyle yüksek kararlılık
  • Çevre koruma tasarımı
  • Sızıntı olasılığını büyük ölçüde azaltan gelişmiş sızıntı önleme teknolojisi
  • Daha uzun sensör ömrü için düşük çıkış akımı

Uygulamalar:


  • Endüstriyel izleme
  • HAVC oksijen izleme
  • Oksijen analiz ölçer
  • Oksijen jeneratörü

Grove Oksijen Sensörü Teknik Özellikleri


Üretici FirmaSeeedStudio
Ürün KategorisiGaz Sensörü
SeriMIX8410
Giriş Voltajı3.3 / 5V
ArayüzAnalog
Ölçüm Aralığı% 0-25
Maksimum Aşırı Yük% 30
Hassasiyet0.1 ± 0.03 mA
Tekrarlanabilirlik±% 2
Tepki Süresi<10S
Çalışma Sıcaklık Aralığı-20℃ ~ 50 ℃
Depolama Sıcaklığı Aralığı0˚C ~ 50˚C
Çalışma Nem Aralığı% 15 ~ 90 Bağıl Nem, yoğuşmasız
Güç Eskime Süresi30 dakika

Bir cevap yazın

E-posta hesabınız yayımlanmayacak. Gerekli alanlar * ile işaretlenmişlerdir

%d blogcu bunu beğendi:
