Robotik kodlama ve Arduino ile kullanılabilen LCD ve TFT ekranlar nelerdir?

Robotik kodlama ve Arduino ile kullanılabilen LCD ve TFT ekranlar nelerdir? Robotik kodlamada hiç kuşkusuz ekranlardan da çıktı alırız. Termometre, dijital saat, mesafe bilgisi gibi verileri ekrana yazdırmak isteriz. Bunun için projemize uygun ekranlar seçebiliriz.

0.96 inch Oled Arduino TFT LCD Ekran Modülü

Arduino SPI TFT Ekranı, 0.96 inç ekran boyutundadır. Ekran modu siyah IPS’dir. 8 pinli ürünün bağlantı bilgileri şöyledir:

1-GND: Güç Toprak
2-VCC: Güç +3.3
3-SCL: Seri saat pini
4-SDA: Seri veri girişi
5-RES LCM sıfırlama pini
Bu pin sinyal girişini sıfırlar. Pin düşük olduğunda çipin başlaması zorlaşır. Bu pini normal çalışma sırasında yüksek tutun.
6-DC: Veri / komut seçim ayağı
7-CS: Çip seçimi
8-BLK: Arka ışık kontrol pini

0.96 inch Arduino SPI TFT Ekran Teknik Özellikleri


  • Boyut: 0.96 inç
  • Ekran modu: Normalde siyah IPS
  • Ekran formatı: Grafik 80RGB * 160 Dot-matrix
  • Giriş verileri SPI arayüzü
  • Sürücü IC ST7735S
  • Boyutlu anahat: 24 (W) * 30 (H) * 2.8 +/-0.1 (T) mm
  • Çözünürlük: 80RGB * 160 nokta
  • LCD aktif alan 10.8 (W) * 21.7 (H)
  • Nokta aralığı 0.135 (H) x 0.1356 (V) mm
  • Görüntüleme yönü: Tüm görünüm
  • Çalışma sıcaklığı: -20 ~ 70 ° c

2.4 Inch Nextion HMI Dokunmatik TFT Lcd Ekran

Nextion Gelişmiş sürümleri daha güçlüdür. Temel Nextion ekranlarıyla karşılaştırın, bazı yeni fonksiyonlar ekledi: dahili RTC’yi destekler, veriyi Flash’a kaydedebilir, GPIO’yu, daha büyük flaş kapasitesini ve daha büyük CPU saatini destekler. Geliştirilmiş Nextion serisi, 2.4 ” ‘den 7.0″ “e kadarki 7 boyutlu kapaklara sahiptir.

2.4 Inch Nextion HMI TFT Dokunmatik LCD Ekran


Nextion Enhanced NX3224K024, 16MB Flash veri depolama alanı, 1024 baytlık EEPROM, 3584 byte’lık daha yüksek RAM’a sahip güçlü bir 2.4 ” ‘HMI TFT ekran. GPIO desteklenirken artık dış aygıtları kontrol etmek için Nextion’u kullanabilirsiniz.

Nextion, bir insan ve bir süreç, makine, uygulama veya cihaz arasında bir kontrol ve görselleştirme arabirimi sağlayan bir Dikişsiz İnsan Makine Arayüzü (HMI) çözümüdür. Geleneksel LCD ve LED Nixie tüplerini değiştirmek için en iyi çözümdür.

Nextion, donanım bölümü (bir dizi TFT panosu) ve yazılım bölümü (Nextion editörü) içerir. Nextion TFT kartı, iletişim kurmak için yalnızca bir seri bağlantı noktası kullanır. Kablolamanın zorluğundan kaçınmanızı sağlar. Çoğu mühendisin uygulama geliştirmede çok fazla zaman harcadıklarını ancak yetersiz sonuçlar aldığını fark ettik. Bu durumda, Nextion editörünün arayüz tasarımınızı zenginleştirmek için düğme, metin, ilerleme çubuğu, kaydırıcı, gösterge paneli vb. Gibi toplu bileşenleri vardır. Sürükleyip bırakma işlevi, programlama işlemlerinde daha az zaman harcamanızı sağlar ve bu da geliştirme iş yüklerinizin% 99’unu azaltır. Bu WYSIWYG düzenleyicisinin yardımıyla, bir GUI tasarlamak birer kek parçasıdır. Nextion ailesi HMI’yı mevcut projelere uyarlamak kolaydır, sadece bir UART sağlamanız yeterlidir.

Not: Elektrik kaynağının yeterli olup olmadığını test etmeniz için küçük bir güç kaynağı test kartı ve bir tel var. Nasıl kullanılacağı aşağıda resimde görülebilir.

Nextion Power Supply Bağlantısı

Nextion HMI 2.4 Inch Dokunmatik TFT LCD Ekran Özellikleri


  • Dahili RTC’yi destekler
  • GPIO’yu Destekler
  • SD Kart arayüzü: maksimum max 32G Micro TF / SD kartı (FAT32 dosya formatı) destekler
  • Flash veri depolama alanı: 16MB
  • EEPROM: 1024 bayt
  • RAM: 3584 bayt
  • Komut tamponu: 1024 bayt
  • Renk: 65K (65536) renk
  • Çözünürlük: 320 × 240 piksel
  • Ayarlanabilir Parlaklık: 0 ~ 180 nit, ayar aralığı% 1

Tanımlama


  • Görme Alanı: 48.96mm (L) × 36.72mm (W)
  • Yerleşim büyüklüğü: 74.4 (L) x 42.72 (W) x 5.8 (H)
  • Dokunma türü: Dirençli
  • Arka ışık: LED
  • Arka ışık ömrü (Ortalama):> 30.000 Saat
  • Net Ağırlık: 25.8 g
  • Önerilen güç kaynağı: 5V 500mA DC
  • Raspberry Pi Uyumlu Dokunmatik Ekran
  • Arduino Uyumlu Dokunmatik Ekran

Paket içeriği


  • 1 × 2.4 “Nextion Enhanced HMI Ekran
  • 1 × güç kaynağı test kartı
  • 1 × 4 pinli koru kablo

2.8 Inch Nextion HMI Dokunmatik TFT Lcd Ekran – 4MB Dahili Hafıza

Nextion, insan ve proses, makina, uygulama ya da cihaz arasında kontrol ve görselleştirme arabirimi olarak görev yapan bir Seamless Human Machine Interface (HMI) çözümüdür. Geleneksel LCD ve LED Nixie tübünün yerini almak için tasarlanmış en iyi çözümdür.

Nextion HMI Akıllı 2.8 Inch Dokunmatik TFT LCD Ekran


Bu ürün donanım kısmında  bir dizi TFT kartı ve yazılım kısmında ise – Nextion editoründen oluşmaktadır. Nextion TFT kartı iletişim için tek bir seri port kullanır. Böylelikle kablolamayla uğraşmak zorunda kalmazsınız. Çoğu mühendisin uygulama geliştirme konusunda çok zaman harcamalarına rağmen tatmin edici sonuçlara ulaşamadıklarını gözlemliyoruz. Nextion editörü butonlar, metin ekleme özelliği, ilerlme çubuğu, kaydırma çubuğu, enstrumantasyon paneli gibi çok kullanan ögeler sahiptir ve kapsamlı arabirim tasarımlarına olanak verir. Taşı-bırak özelliği programlama için harcayacağınız zamanı %99 azaltır.  WYSIWYG editörü sayesinde, GUI tasarlamak çok kolaydır.

Nextion ailesinin HMI ürünlerini mevcut projelerinize uydurmak kolaydır. Tek yapmanız gereken bir UART eklemektir.

Nextion HMI Akıllı 2.8 Inch Dokunmatik TFT LCD Ekran Özellikleri


  • 320 x 240 Çözünürlüğü
  • RGB 65K canlı renkler için geçerlidir
  • Entegre 4 telli Dirençli Dokunmatik Panelli TFT Ekran
  • Herhangi bir TTL Seri Ana Makineye kolay 4 pinli arabirim
  • Kullanıcı Uygulama Kodu ve Verileri için 4M Flash Bellek
  • Yazılım yükseltmesi için dahili mikro SD kartı
  • Görme Alanı: 57,6 mm (L) × 43,2 mm (W)
  • Ayarlanabilir Parlaklık: 0 ~ 180 nit, ayar aralığı% 1
  • 5V65mA güç

Nextion HMI 2.8 Inch Dokunmatik TFT Lcd Ekran

Nextion Gelişmiş sürümleri daha güçlüdür. Temel Nextion ekranlarıyla karşılaştırın, yenileri bazı yeni fonksiyonlar ekledi: dahili RTC’yi destekler, veriyi Flash’a kaydedebilir, GPIO’yu, daha büyük flaş kapasitesini ve daha büyük CPU saatini destekler. Geliştirilmiş Nextion serisi, 2.4 ” ‘den 7.0″ “e kadarki 7 boyutlu kapaklara sahiptir.

Nextion 2.8 Inch Dokunmatik TFT LCD Ekran


Nextion Enhanced NX3224K028, 16MB Flash veri depolama alanı, 1024 baytlık EEPROM, 3584 byte RAM ile güçlü 2.8 ” HMI TFT ekran. GPIO desteklenirken artık dış aygıtları kontrol etmek için Nextion’u kullanabilirsiniz.

Nextion, bir insan ve bir süreç, makine, uygulama veya cihaz arasında bir kontrol ve görselleştirme arabirimi sağlayan bir Dikişsiz İnsan Makine Arayüzü (HMI) çözümüdür. Geleneksel LCD ve LED Nixie tüplerini değiştirmek için en iyi çözümdür.

Nextion, donanım bölümü (bir dizi TFT panosu) ve yazılım bölümü (Nextion editörü) içerir. Nextion TFT kartı, iletişim kurmak için yalnızca bir seri bağlantı noktası kullanır. Kablolamanın zorluğundan kaçınmanızı sağlar. Çoğu mühendisin uygulama geliştirmede çok fazla zaman harcadıklarını ancak yetersiz sonuçlar aldığını fark ettik. Bu durumda, Nextion editörünün arayüz tasarımınızı zenginleştirmek için düğme, metin, ilerleme çubuğu, kaydırıcı, gösterge paneli vb. Gibi toplu bileşenleri vardır. Sürükleyip bırakma işlevi, programlama işlemlerinde daha az zaman harcamanızı sağlar ve bu da geliştirme iş yüklerinizin% 99’unu azaltır. Bu WYSIWYG düzenleyicisinin yardımıyla, bir GUI tasarlamak birer kek parçasıdır. Nextion ailesi HMI’yı mevcut projelere uyarlamak kolaydır, sadece bir UART sağlamanız yeterlidir.

Not: Elektrik kaynağının yeterli olup olmadığını test etmeniz için küçük bir güç kaynağı test kartı ve bir tel var. Nasıl kullanılacağı aşağıda resimde görülebilir.

Nextion 2.8 Inch Dokunmatik TFT LCD Ekran Özellikleri


  • Dahili RTC’yi destekler
  • GPIO’yu Destekler
  • SD Kart arayüzü: maksimum max 32G Micro TF / SD kartı (FAT32 dosya formatı) destekler
  • Flash veri depolama alanı: 16MB
  • EEPROM: 1024 bayt
  • RAM: 3584 bayt
  • Komut tamponu: 1024 bayt
  • Renk: 65K (65536) renk
  • Çözünürlük: 320 × 240 piksel
  • Ayarlanabilir Parlaklık: 0 ~ 180 nit, ayar aralığı% 1

Tanım


  • Görme Alanı: 48.96mm (L) × 36.72mm (W)
  • Yerleşim büyüklüğü: 74.4 (L) x 42.72 (W) x 5.8 (H)
  • Dokunma türü: Dirençli
  • Arka ışık: LED
  • Arka ışık ömrü (Ortalama):> 30.000 Saat
  • Net Ağırlık: 25.8 g
  • Önerilen güç kaynağı: 5V 500mA DC

1.3 inch Oled Arduino TFT LCD Ekran Modülü

IPS TFT LCD 240*240 Ekran ST7789 Sürücü Modülü, 1.3 inç ekran boyutundadır. Ayrıca Ekran Modülü, Renkli HD LCD özelliktedir. 7 pinli ürünün bağlantı bilgileri şöyledir:

  • 1-GND Güç Toprak
  • 2-VCC Güç +3.3
  • 3-SCL-SPI saat hattı
  • 4-SDA-SPI veri hattı
  • 5-RES Reset
  • 6-DC Veri / komut seçim ayağı
  • 7-BLK Arka ışık kontrolü, varsayılan arka ışığı kapatmak için düşük seviye bırakılabilir.

1.3 İnç IPS TFT LCD 240*240 Ekran ST7789 Sürücü Modülü Teknik Özellikleri


Üretici FirmaSincere&Promise
Ürün KategorisiLCD ve Display
Ekran Boyutu1.3 İnç
Ekran Alanı23.4×23.4mm
Pin Sayısı7 Pin
Çalışma Sıcaklığı-20°C ~ 70°C
Arayüz Türü4 telli SPI

Arduino Lcd Shield

LCD Shield en çok kullanılan Arduino shield çeşitlerindendir. Kart üzerinde 2×16 LCD ekran, 5 adet programlanabilir buton ve bir adet reset butonu vardır. Arduino ile ekranı açıp kapatabilir ve arka ışığı kontrol edebilirsiniz.

Arduino LCD Shield Teknik Özellikleri


  • 5V Çalışma Gerilimi
  • 5 Programlanabilir Düğme
  • Kontrast Ayarlama Pot’u
  • Boyutlar: 80×58

Pin Bağlantıları


  • D4 LCD DB4
  • D5 LCD DB5
  • D6 LCD DB6
  • D7 LCD DB7
  • D8 LCD RS
  • D9 Etkinleştir
  • D10 Arka ışık kontrolü

1.44 inch Oled Arduino TFT LCD Ekran Modülü

1.44 inch Oled Arduino TFT LCD Modülü tam renk özelliğindedir. Arduino İle uyumludur. Doğru kontrollü olabilir. Ekran renk düzeyleri, iyi parlaklık ve yüksek kontrast sağlar.

RGB_TFT LCD Ekran Modülü Teknik Özellikleri


Üretici FirmaAguhajsu
Ürün KategorisiArduino Lcd Display
LCD panelCPT
Çözünürlük128 * RGBX128
Besleme Voltajı3.3 V
Sürücü ICST7735S
PIN ayak8 pin (spi seri arabirim)
PIN ayak aralığı2.54mm
Bağlantı moduHeader
GNDTopraklama güç iletişim sistemi
SDISPI VERI girişi
SCLspi saat sinyal girişi
CSspi çip seçme sinyali girişi
RSTsıfırlama
RSkomut/veri sinyal girişi seçimi
BLKArka Işık kontrolü sinyal girişi
Boyutlar43.6mm x 30mm x 5mm

Nextion HMI Dokunmatik TFT Lcd Ekran

3.2 Inch Nextion HMI Dokunmatik TFT Lcd Ekran – 4MB Dahili Hafıza

Nextion, bir insan ile bir süreç, makine, uygulama veya cihaz arasında bir kontrol ve görselleştirme arabirimi sağlayan bir Dikişsiz İnsan Makine Arayüzü (HMI) çözümüdür. Geleneksel LCD ve LED Nixie tüplerini değiştirmek için en iyi çözümdür.

Nextion Akıllı HMI 3.2 Inch Dokunmatik TFT LCD Ekran


Bu çözüm, donanım bölümü içerir – bir dizi TFT pano ve yazılım bölümü – Nextion editörü. Nextion TFT kartı iletişim kurmak için yalnızca bir seri bağlantı noktasını kullanır. Kablo bağlantı sorunundan kurtulun. Çoğu mühendisin uygulama geliştirmede çok fazla zaman harcadığına, ancak hoşnutsuz sonuçlar aldığına dikkat ediyoruz. Bu durumda, Nextion editörünün arayüz tasarımınızı zenginleştirmek için düğme, metin, ilerleme çubuğu, kaydırıcı, gösterge paneli vb. Gibi toplu bileşenleri vardır. Sürükleyip bırakma işlevi, programlamada daha az zaman harcamanızı sağlar; bu da,% 99 geliştirme iş yükünü azaltacaktır. Bu WYSIWYG editörünün yardımı ile, GUI tasarımı pastanın bir parçasıdır.

Nextion ailesi HMI’yı mevcut projelere uyarlamak kolaydır, sadece bir UART sağlamanız yeterlidir.

NX2432T024 Nextion ailesinin güçlü bir 3.2 inç HMI ürünüdür. Özellikleri arasında: 3.2 inç TFT, 480 x 240 rezistif dokunmatik ekran, 4M Flash, 2KByte RAM, 65k renk.

Nextion Akıllı HMI 3.2 Inch Dokunmatik TFT LCD Ekran Özellikleri


  • 480 x 240 Çözünürlüğü
  • RGB 65K canlı renkler için geçerlidir
  • Entegre 4 telli Dirençli Dokunmatik Panelli TFT Ekran
  • Herhangi bir TTL Seri Ana Makineye kolay 4 pinli arabirim
  • Kullanıcı Uygulama Kodu ve Verileri için 4M Flash Bellek
  • Yazılım yükseltmesi için dahili mikro SD kartı
  • Görme Alanı: 69.60mm (L) × 41.76mm (W)
  • Ayarlanabilir Parlaklık: 0 ~ 230 nit, ayar aralığı% 1’dir
  • 5V85mA güç

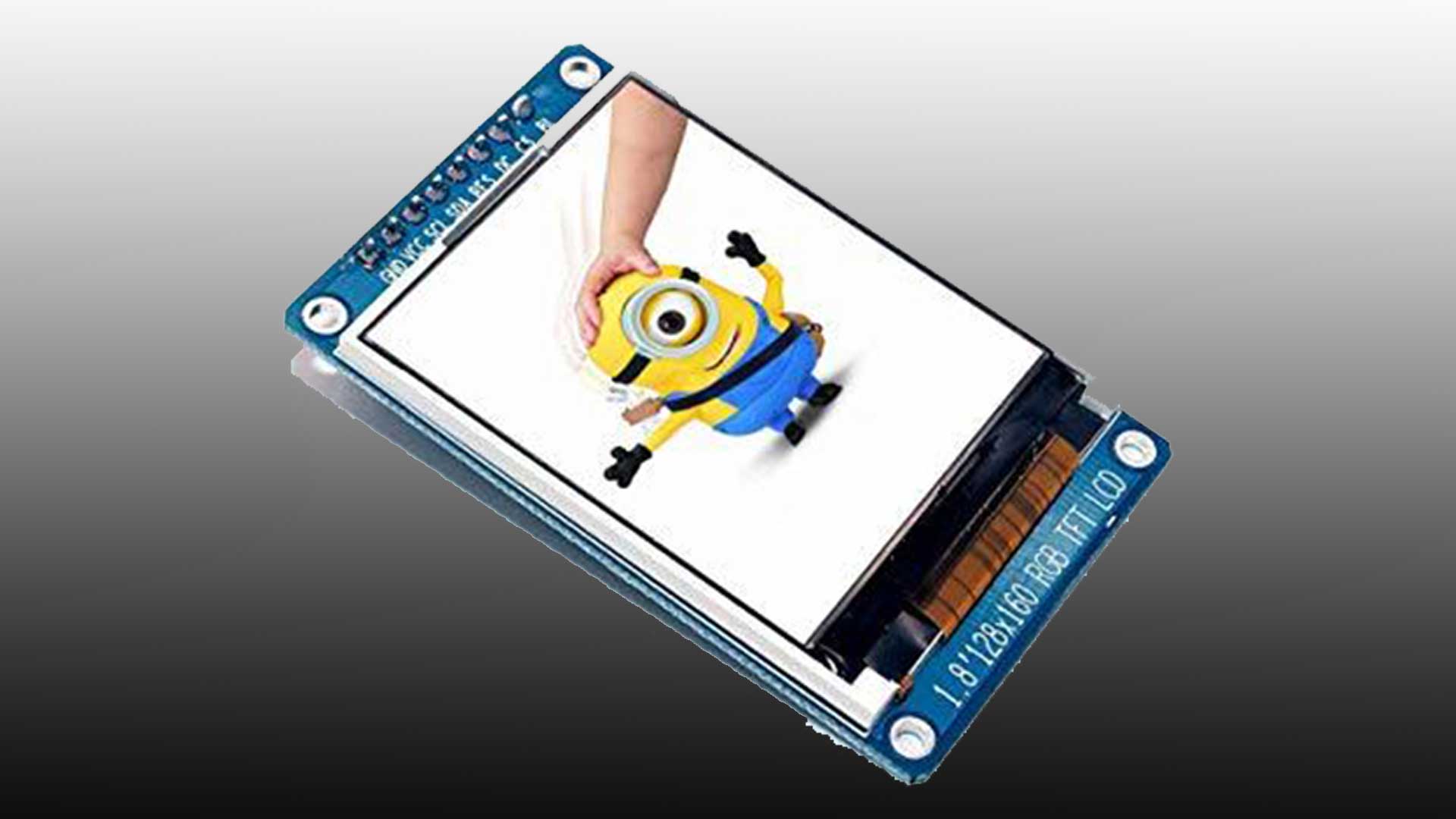

1.8 inch Oled Arduino TFT LCD Ekran Modülü

1.8 inch Arduino TFT LCD Ekran Modülü, tam renk özelliğindedir. Arduino ile uyumlu TFTLCD OLED ekran, 3.3 Volt değeriyle çalışır.

1.8 inch Arduino TFT LCD Ekran Modülü Teknik Özellikleri


Üretici Firmaocckic
Ürün KategorisiLcd ve Display
Ekran moduA-TFT
Ekran FormatıGrafik 128RGB * 160 Dot-Matrix
Çözünürlük128RGB * 160 Nokta
Çalışma Sıcaklığı-20°C ~ 70°C
LCD Aktif Alan28.03 (W) * 35.04 (H)

128×64 0.96 inç OLED Grafik Ekran 6 Pin SPI

0.96 inç genişliğindeki bu OLED 128×64 Grafik Ekran SPI seri arayüz ile kontrol edilir. Üzerindeki 6 pin ile istediğiniz şekli yazıyı veya yazıyı rahatlıkla yazdırabilirsiniz. Arduino, STM32 ve benzeri geliştirme kartları ile kolaylıkla kullanılabilinir.

128×64 0.96 inç OLED Grafik Ekran Özellikleri


  • 128×64 Çözünürlük
  • 2.5cm Ekran (0.96 inç)
  • 6 Pin ile kontrol
  • SPI Arayüzü desteği
  • Çalışma Gerilimi: 3V – 5V

Nextion HMI Dokunmatik TFT Lcd Ekran

3.5 inç Nextion NX4832T035 HMI TFT Akıllı Ekran Modülü Raspberry Pi A +, B + ile Raspberry Pi 2, Raspberry Pi 3 ve Arduino DIY kitleriyle uyumludur.

Paket içeriği:


  • Nextion 3.5 inç ekran
  • Kablo
  • Güç kaynağı test kartı

Not: Elektrik beslemesinin yeterli olup olmadığını test etmek için küçük bir test kartı ve kablo kurulmuştur.

Nextion, bir insan ile bir süreç, makine, uygulama veya cihaz arasında bir kontrol ve görselleştirme arabirimi sağlayan bir İnsan Makine Arayüzü (HMI) çözümüdür. Geleneksel LCD ve LED Nixie tüplerini değiştirmek için en iyi çözümdür.

Bu çözüm, donanım bölümü içerir – bir dizi TFT pano ve yazılım bölümü – Nextion editörü. Nextion TFT kartı iletişim kurmak için yalnızca bir seri bağlantı noktasını kullanır. Kablo bağlantı sorunundan kurtulun. Çoğu mühendisin uygulama geliştirmede çok fazla zaman harcadığına, ancak hoşnutsuz sonuçlar aldığına dikkat ediyoruz. Bu durumda, Nextion editörünün arayüz tasarımınızı zenginleştirmek için düğme, metin, ilerleme çubuğu, kaydırıcı, gösterge paneli vb. Gibi toplu bileşenleri vardır. Sürükleyip bırakma işlevi, programlamada daha az zaman harcamanızı sağlar; bu da,% 99 geliştirme iş yükünü azaltacaktır. Bu WYSIWYG editörünün yardımı ile, GUI tasarımı pastanın bir parçasıdır.

Nextion ailesi HMI’yı mevcut projelere uyarlamak kolaydır, sadece bir UART sağlamanız yeterlidir.

NX4832T035, Nextion ailesinin üyesi olan güçlü 3.5 inç HMI’dır. Özellikleri arasında şunlar bulunur: 3.5 inç TFT 480×320 dayanıklı dokunmatik ekran, 16M Flash, 3.5KByte RAM, 65k renk.

3.5 inç Nextion NX4832T035 HMI TFT Akıllı Ekran Özellikleri


  • 480 x 320 Çözünürlüğü
  • RGB 65K canlı renkler için geçerlidir
  • Entegre 4 telli Dirençli Dokunmatik Panelli TFT Ekran
  • Herhangi bir TTL Seri Ana Makineye kolay 4 pinli arabirim
  • Kullanıcı Uygulama Kodu ve Verileri için 16M Flash Bellek
  • Yazılım yükseltmesi için dahili mikro SD kartı
  • Görme Alanı: 73.44mm (L) × 48.96mm (W)
  • Ayarlanabilir Parlaklık: 0 ~ 180 nit, ayar aralığı% 1
  • 5V500mA DC önerilen güç kaynağı
  • 5V145mA güç

128×64 1.3 inç OLED Grafik Ekran

1.3 inçgenişliğindeki bu OLED 128×64 Grafik Ekran SPI seri arayüz ile kontrol edilir. Üzerindeki 6 pin ile istediğiniz şekli yazıyı veya yazıyı rahatlıkla yazdırabilirsiniz. Arduino, STM32 ve benzeri geliştirme kartları ile kolaylıkla kullanılabilinir.

128×64 1.3 inç OLED Grafik Ekran Teknik Özellikleri


Üretici FirmaChina
Ürün KategorisiOled Lcd Display
Ekran3.3cm (1.3 inç)
Çözünürlük128×64
Pin6 pin ile kontrol
Çalışma Gerilimi3V – 5V
Genişlik35,8mm
Uzunluk33,8mm
Header dahil yükseklik11mm
Header hariç yükseklik2,9mm
ProtokolSPI – İ2C

Pin Bağlantısı


VCCGüç kaynağı
GNDToprak
D0SCL, CLK, SCK Saati
D1SDA, MOSI Verileri
RESRST, SIFIRLA Dinlenme
DCA0 Veri / Komut

3.5 Inch Nextion HMI Dokunmatik TFT Lcd Ekran

Nextion, insan ve proses, makina, uygulama ya da cihaz arasında kontrol ve görselleştirme arabirimi olarak görev yapan bir Seamless Human Machine Interface (HMI) çözümüdür. Geleneksel LCD ve LED Nixie tübünün yerini almak için tasarlanmış en iyi çözümdür.

Nextion HMI Akıllı 3.5 Inch Dokunmatik TFT LCD Ekran


Bu ürün donanım kısmında  bir dizi TFT kartı ve yazılım kısmında ise – Nextion editoründen oluşmaktadır. Nextion TFT kartı iletişim için tek bir seri port kullanır. Böylelikle kablolamayla uğraşmak zorunda kalmazsınız. Çoğu mühendisin uygulama geliştirme konusunda çok zaman harcamalarına rağmen tatmin edici sonuçlara ulaşamadıklarını gözlemliyoruz. Nextion editörü butonlar, metin ekleme özelliği, ilerlme çubuğu, kaydırma çubuğu, enstrumantasyon paneli gibi çok kullanan ögeler sahiptir ve kapsamlı arabirim tasarımlarına olanak verir. Taşı-bırak özelliği programlama için harcayacağınız zamanı %99 azaltır.  WYSIWYG editörü sayesinde, GUI tasarlamak çok kolaydır.

Nextion ailesinin HMI ürünlerini mevcut projelerinize uydurmak kolaydır. Tek yapmanız gereken bir UART eklemektir.

Nextion HMI Akıllı 3.5 Inch Dokunmatik TFT LCD Ekran Özellikleri


  • Dahili RTC’yi destekleyin
  • GPIO’yu Destekleyin
  • SD Kart arayüzü: maksimum max 32G Micro TF / SD kartı (FAT32 dosya formatı) destekler
  • Flash veri saklama alanı: 32MB
  • EEPROM: 1024 bayt
  • RAM: 8192 bayt
  • Komut tamponu: 1024 bayt
  • Renk: 65K (65536) renk
  • Çözünürlük: 480 × 320 piksel
  • Ayarlanabilir Parlaklık: 0 ~ 180 nit, ayar aralığı% 1

Nextion HMI Akıllı 3.5 Inch Dokunmatik TFT LCD Ekran Tanım


  • Görme Alanı: 73.44mm (L) × 48.96mm (W)
  • Yerleşim büyüklüğü: 100.5 (L) x 54.94 (W) x 5.45 (H)
  • Dokunma türü: Dirençli
  • Arka ışık: LED
  • Arka ışık ömrü (Ortalama):> 30.000 Saat
  • Net Ağırlık: 48,2 g
  • Önerilen güç kaynağı: 5V 500mA DC

128×64 1.3 inç OLED Grafik Ekran

1.3 inç genişliğindeki bu OLED 128×64 Grafik Ekran I2C seri arayüz ile kontrol edilir. Üzerindeki 4 pin (VCC-GND-SDA-SCL) ile istediğiniz şekli yazıyı veya yazıyı rahatlıkla yazdırabilirsiniz. Arduino, STM32 ve benzeri geliştirme kartları ile kolaylıkla kullanılabilinir.

128×64 1.3 İnç Oled Grafik Ekran Teknik Özellikler


Üreitci FirmaChina
Ürün Kategorisi128×64 Grafik Lcd Display
Çözünürlük128×64
Ekran Boyutu3.3cm (1.3 inç)
Pin Sayısı4
I2C Arayüzü DesteğiVar
Çalışma Gerilimi3V – 5V
EntegreSh1106

4.3 Inch Nextion HMI Akıllı Dokunmatik TFT Lcd Ekran

Nextion, insan ve proses, makina, uygulama ya da cihaz arasında kontrol ve görselleştirme arabirimi olarak görev yapan bir Seamless Human Machine Interface (HMI) çözümüdür. Geleneksel LCD ve LED Nixie tübünün yerini almak için tasarlanmış en iyi çözümdür.

Nextion HMI Akıllı 4.3 Inch Dokunmatik TFT LCD Ekran


Bu ürün donanım kısmında  bir dizi TFT kartı ve yazılım kısmında ise – Nextion editoründen oluşmaktadır. Nextion TFT kartı iletişim için tek bir seri port kullanır. Böylelikle kablolamayla uğraşmak zorunda kalmazsınız. Çoğu mühendisin uygulama geliştirme konusunda çok zaman harcamalarına rağmen tatmin edici sonuçlara ulaşamadıklarını gözlemliyoruz. Nextion editörü butonlar, metin ekleme özelliği, ilerlme çubuğu, kaydırma çubuğu, enstrumantasyon paneli gibi çok kullanan ögeler sahiptir ve kapsamlı arabirim tasarımlarına olanak verir. Taşı-bırak özelliği programlama için harcayacağınız zamanı %99 azaltır.  WYSIWYG editörü sayesinde, GUI tasarlamak çok kolaydır.

Nextion ailesinin HMI ürünlerini mevcut projelerinize uydurmak kolaydır. Tek yapmanız gereken bir UART eklemektir.

NX2432T043, Nextion ailesinin üyesi olan güçlü bir 4.3 inç HMI’dir. Özellikleri: 4.3 inç TFT 480×272 dirençli dokunmatik ekran, 16M Flash, 2KByte RAM, 65k renk.

Nextion HMI Akıllı 4.3 Inch Dokunmatik TFT LCD Ekran Özellikleri


  • 480 x 272 Çözünürlüğü
  • RGB 65K canlı renkler için geçerlidir
  • Entegre 4 telli Dirençli Dokunmatik Panelli TFT Ekran
  • Herhangi bir TTL Seri Ana Makineye kolay 4 pinli arabirim
  • Kullanıcı Uygulama Kodu ve Verileri için 16M Flash Bellek
  • Yazılım yükseltmesi için dahili mikro SD kartı
  • Görme Alanı: 95.04mm (L) × 53.86mm (W)
  • Ayarlanabilir Parlaklık: 0 ~ 230 nit, ayar aralığı% 1’dir
  • 5V250mA güç

5.0 Inch Nextion HMI Dokunmatik TFT Lcd Ekran

Nextion, insan ve proses, makina, uygulama ya da cihaz arasında kontrol ve görselleştirme arabirimi olarak görev yapan bir Seamless Human Machine Interface (HMI) çözümüdür. Geleneksel LCD ve LED Nixie tübünün yerini almak için tasarlanmış en iyi çözümdür.

Nextion HMI Akıllı 5 Inch Dokunmatik TFT LCD Ekran


Bu ürün donanım kısmında  bir dizi TFT kartı ve yazılım kısmında ise – Nextion editoründen oluşmaktadır. Nextion TFT kartı iletişim için tek bir seri port kullanır. Böylelikle kablolamayla uğraşmak zorunda kalmazsınız. Çoğu mühendisin uygulama geliştirme konusunda çok zaman harcamalarına rağmen tatmin edici sonuçlara ulaşamadıklarını gözlemliyoruz. Nextion editörü butonlar, metin ekleme özelliği, ilerlme çubuğu, kaydırma çubuğu, enstrumantasyon paneli gibi çok kullanan ögeler sahiptir ve kapsamlı arabirim tasarımlarına olanak verir. Taşı-bırak özelliği programlama için harcayacağınız zamanı %99 azaltır.  WYSIWYG editörü sayesinde, GUI tasarlamak çok kolaydır.

Nextion ailesinin HMI ürünlerini mevcut projelerinize uydurmak kolaydır. Tek yapmanız gereken bir UART eklemektir.

Nextion HMI Akıllı 5 Inch Dokunmatik TFT LCD Ekran Özellikleri


  • 800 x 480 Çözünürlüğü
  • RGB 65K gerçek renkler
  • Entegre 4 telli Dirençli Dokunmatik Panelli TFT Ekran
  • Herhangi bir TTL Seri Ana Makineye kolay 4 pinli arabirim
  • Kullanıcı Uygulama Kodu ve Verileri için 16M Flash Belleği
  • Yazılım yükseltmesi için dahili mikro SD kartı.
  • Görme Alanı: 108mm (L) × 64.8mm (W)
  • Ayarlanabilir Parlaklık: 0 ~ 230 nit, ayar aralığı% 1’dir
  • 5V410mA güç
  • En: 83.7mm
  • Boy: 134.5mm
  • Yükseklik: 7.7mm

Funduino 8×8 RGB LED Matrix Modül

Funduino, arduino uyumlu modüldür. Tamamen kontrol edilebilir bir 8×8 RGB LED Matrix ile çalışma sağlar. Bu ürün, projenizi yeni seviyelere taşıyarak bilgilerinizi cesur ve parlak bir şekilde görüntülemenizi sağlar.

Funduino 8×8 RGB LED Matrix Modül – Teknik Özellikler


Çalışma Gerilimi5V
Ürün Boyutları6 x 6 x 1.8 cm
Ağırlık49.9 g
Çalışma Sıcaklığı-40°C to 85°C
ChipsetAtmega328P

2C 2×16 Arduino LCD Ekran Modülü (Yeşil) Gravity

I2C 2×16 Arduino LCD Ekran Modülü (Yeşil) ürünü Arduino ile tam uyumlu LCD Ekran çeşitlerindendir. IIC / I2C haberleşme protokollerini kullanan modülün kullanımı ve programlaması oldukça basittir. Tek parça satılan LCD ekranları çalıştırmak için yaklaşık 10 pin gerekmektedir. Dahili entegresi sayesinde sadece 4 pin(2 güç-2 haberleşme pini) ile Arduino kartınıza bağlayıp çalıştırabilirsiniz.

arduino-2x16-lcd-ekran-modulu-001
arduino-2x16-lcd-ekran-modulu-003

I2C 2X16 Arduino LCD Ekran Modülü (Yeşil) Gravity DFRobot Teknik Özellikleri


  • Çalışma gerilimi: 3.3v / 5.0v
  • Çalışma akımı: <20mA
  • Ekran Tipi: 16 * 2
  • İletişim Modu: IIC / I2C
  • Arka ışık: Yeşil
  • Çalışma Sıcaklığı: -20 ila + 70 ° C
  • Depolama Sıcaklığı: -30 ila + 80 ° C
  • Boyut: 87.0 * 32.0 * 13.0 mm

128×32 Oled Lcd Ekran

128×32 Oled Lcd Ekran Özellikleri

  • 0.91 inç OLED
  • Çözünürlük: 128 * 32
  • Beyaz renk
  • Sürücü IC: SSD1306
  • IIC arayüzü tanımı:
  • 1.GND (güç kaynağı)
  • 2.VCC (pozitif)
  • 3.SCL (Shi Zhongxian)
  • 4.SDA (veri hattı)

Arduino 1.6 inç Nokia 5110 Lcd Ekran

Nokia 5110 LCD Ekranı, Arduino projelerinde kolaylıkla kullanabileceğiniz arayüzü kolay grafik ekran çeşitlerindendir.

Özellikler:


  • Dahili Arka Işık
  • Ortak MCU kontrolü ile kolay iletişim
  • Philips PCD8544 SP ile LCD denetleyicisi Arayüzü
  • 84X48 piksel çözünürlüklü grafik LCD modülü
  • Nokia 5110, 3310 LCD ile uyumlu
  • Arayüz: DPI seri bağlantı
  • Çalışma gerilimi: 2.7V – 3.3V
  • Çalışma akımı: <5mA (Arka ışık kapalı), <20mA (Arka ışık açık)
  • Çalışma sıcaklığı: 0 ila 50 derece santigrat
  • Depolama sıcaklığı: -10 ila 70 derece santigrat
  • Boyut (G x G x Y): 45X45X5mm
  • LCD Kontrol Cihazı: Philips PCD8544

Pin açıklamaları:


  • VCC: 2.7 ila 3.3V
  • GND: Zemin
  • SCE: Yonga etkinleştirme (Aktif Düşük)
  • RES: Sıfırla (Etkin Düşük)
  • D / C: Veri / Komut seçimi Düşük Yazma komutu, Yüksek Yazma verileri.
  • SDIN: Seri giriş
  • SCLK: Saat girişi
  • LED: Aktif Yüksek 2.7 – 3.2V

Bir cevap yazın

E-posta hesabınız yayımlanmayacak. Gerekli alanlar * ile işaretlenmişlerdir

%d blogcu bunu beğendi:
