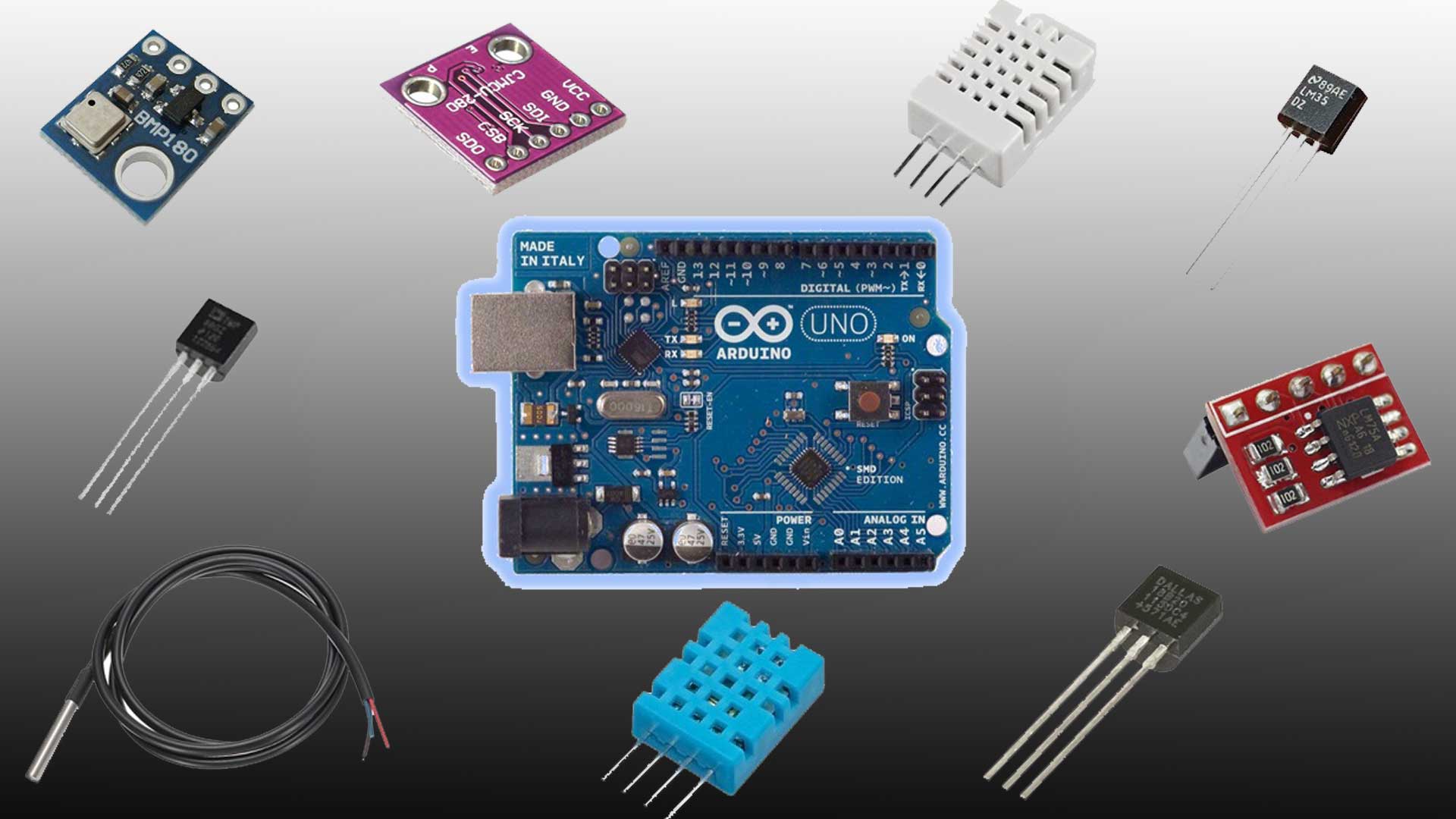

Robotik kodlama ile Arduino’ya uyumlu ISI ve Nem sensörleri çeşitleri

Robotik kodlama ile Arduino’ya uyumlu ISI ve Nem sensörleri ile sıcaklık ölçme, Nem değeri okuma. Bulunduğumuz ortamın sıcaklık ve nem değerlerini ölçerek istediğiniz değerlere göre çeşitli işleri arduinoya yaptırmak mümkün. Otomatik sulama sisteminden ttun hava sıcaklığının düşmesi nedeniyle otomatik ısı sistemin açılmasına kadar. Otomatik sera, otomatik kombi kontrol gibi projelerinizde kullanabileceğiniz sensörleri ve çeşitlerini ele aldık.

DHT11 Arduino Sensör Modulü (Nem ve Sıcaklık)

DHT11, sıcaklık ve nem algılayıcı kalibre edilmiş dijital sinyal çıkışı veren gelişmiş bir algılayıcı birimidir. Yüksek güvenilirliktedir ve uzun dönem çalışmalarda dengelidir. 8 bit mikroişlemci içerir, hızlı ve kaliteli tepki verir.

DHT11 Nem ve Sıcaklık Sensör Modülü’nün özellikleri

  • Sıcaklık ve nem ölçme modülü
  • Sıcaklık ölçümü: 0⁰C-50⁰C  ±2°C
  • Nem ölçümü: %20 – %90 RH  ±5%RH
  • Çalışma Akımı (çalışma): 0.5mA (2.5mA max.)
  • Çalışma Akımı (bekleme): 100uA  (150uA max.)
  • Çalışma Voltajı: 5V
  • Boyut: 25mm x 16mm x 7mm
  • Ağırlık: 9g
  • Boyut: 25mm x 16mm x 7mm

DHT22 Arduino Sensör Modül (Nem ve Sıcaklık Sensör

DHT22, sıcaklık ve nem algılayıcı kalibre edilmiş dijital sinyal çıkışı veren gelişmiş bir algılayıcı birimidir. Yüksek güvenilirliktedir ve uzun dönem çalışmalarda dengelidir. 8 bit mikroişlemci içerir, hızlı ve kaliteli tepki verir.

Modül Arabirim Tanımı Teknik Özellikleri

  • Boyutlar 28.2mm (Uzunluk) * 13.1mm (genişlik) * 10mm(yükseklik)
  • Ağırlık: 6gr
  • Çalışma voltajı: 3V-5.5V
  • Sensör Modelleri: AM2302 sıcaklık ve nemlilik sensörü
  • Sinyal Çıkışı: Dijital
  • Sıcaklık ölçüm aralığı: -40°C – 80°C
  • Ölçüm doğruluğu: 0.5°C
  • Bağıl nem ölçüm aralığı: %0-100 RH
  • Bağıl nem ölçüm doğruluğu: %2.0 RH
  • Çözünürlük 16 bit
  • Sabit vida delikleri ile güvenilir montaj ve sabitleme. Çap 2.6mm

MAX6675 K-Tipi Sıcaklık Modülü

Yeni Tasarım! Arduino Uyumlu MAX6675 Modül + K Tipi Termokupl Sensörü, arduino projlerine kolaylıkla entegre edilebilir.

MAX6675 K-Tipi Sıcaklık Modülü Teknik Özellikleri

  • Sıcaklık verisini SPI arabirim üzerinden gönderir
  • 0-1023 santigrat arasında sıcaklık okur, dönüştürücünün çözünürlüğü 0.25 santigrat derecedir
  • İçsel soğuk nokta kompanzasyonu
  • Yüksek empedanslı diferansiyel girişler
  • Termokupl arıza belirleme
  • Geniş çalışma voltajı 3.3V-5V, 50mA
  • Çalışma sıcaklık aralığı: 20-85 santigrat derece
  • 2000V’a kadar ESD (elektrostatik enerji boşalması) koruması
  • Modül bağlantı pinleri:GND VCC SCK CS SO

SHT10 Nem ve Sıcaklık Sensörü

SHT10 Nem ve Sıcaklık Sensörü, birçok ortamda nem ve sıcaklık değerinin ölçülmesi imkanı verir.

Nem ve Sıcaklık Sensörü Özellikleri

Üretici FirmaShangsimoudlecx
Ürün KategorisiNem ve Sıcaklık Sensörleri
Doğruluk Yüzdesi% ±4.5
Nem Aralığı%0 – %100
Sıcaklık Aralığı-40°C – 123.8°C
Besleme Gerilimi2.4 V – 5.5 V

SHT11 Nem ve Sıcaklık Sensörü

SHT11 Dijital Nem ve Sıcaklık Sensörü

Hassas doğruluğu rekabetçi bir fiyata birleştiren reflow lehimlenebilir nem sensörü serisinin çok yönlü versiyonudur. Kapasitif nem sensörü, yüksek hacimlere kadar ve SHTxx ailesinin her diğer sensör tipi için kullanılabilir; bu tamamen kalibre edilir ve bir dijital çıktı sağlar.

SMD SHT11 Sıcaklık ve Nem Sensörü pcbye lehimlenmiştir. 4 pin erkek precison soket ile rahatlıkla dişi 2.54mm(100mil) soketlere takılabilecek yapıdadır.

SHT11 Dijital Nem ve Sıcaklık Sensörü Özellikleri

  • Bağıl nem ve sıcaklık için 2 sensör
  • Kesin çiy noktası hesaplama mümkün
  • Nem sensörü ölçüm aralığı: 0-100% RH
  • Mutlak Sağanak Doğruluğu: +/- 3% RH
  • Sıcaklık Doğruluk: +/- 0.4 ° C @ 25 ° C
  • Kalibre edilmiş ve dijital çıkış (2 telli arayüz)
  • Hızlı tepki süresi <4 sn.
  • Düşük güç tüketimi (tipik olarak 30 μW)
  • Düşük maliyetli
  • Yüksek hacimli uygulamalar için tasarlandı

PT100 RTD Sıcaklık Sensörü Amplifikatörü – MAX31865

PT100 RTD Sıcaklık Sensörü Yükselticisi – Amplifikatörü – MAX31865


PT100 RTD’nizin hassasiyetini ve doğruluğunu elde etmek için, düşük direnci okumak için tasarlanmış bir amplifikatör kullanmanız gerekir. Daha da iyisi, bağlanan kabloların direncini otomatik olarak ayarlayabilen ve telafi edebilen bir amplifikatörü bulun. Harika bir RTD sensörü arıyorsanız, bugün şanslı gününüzdür, çünkü herhangi 2, 3 veya 4 kablolu PT100 RTD ile kullanmak için MAX31865 breakout özelliğine sahip güzel bir Adafruit PT100 RTD Sensör Yükselticisine sahibiz!

Çeşitli MAXIM termokupl yükselticilerini taşıdık ve harika olduklarını düşünüyoruz, ancak termokuplların okumaları olabildiğince iyi olması gerektiğinde en iyi doğruluk veya hassaslığa sahip değiller. MAX31865 tüm RTD ihtiyaçlarınızı karşılar ve hatta 3 veya 4 telli RTD’yi daha iyi doğruluk için telafi edebilir. Herhangi bir mikrodenetleyici ile SPI üzerinden bağlayın ve dahili ADC’den direnç oranını okuyun. Breakout Kopuşta referans direnç olarak 430Ω% 0.1 direnç koyduk. Sıcaklığı, sizin için olan direnci temel alarak hesaplayacak bazı örnek kodumuz var.

Hatta herhangi bir Arduino veya mikroişlemci ile birlikte kullanabilmeniz için, 3.3V regülatör ve seviye değiştirmeli breakout 5V’yi bile uyumlu hale getirdik.

Her sipariş, birleştirilmiş RTD yükseltici breakout kartı ile birlikte gelir. Ayrıca iki adet 2 kutuplu terminal blokları (RTD sensörüne bağlantı için) ve pin başlığı (herhangi bir ekmek tahtasına veya kartonun içine takmak için) bulunur. Gerekli PT100 RTD dahil değildir! (Ama onları mağazada stoklarız). Başlıkların ve klemenslerin lekelenme yüzeyine lehimlenmesi için bazı lehimleme gereklidir, ancak lehimleme aletleri için kolay bir iştir.

Not: Bu ürün bir RTD sensörü içermez!

Arduino Alev Algılama Sensörü Modülü (Kızılötesi)

Bu Kızılötesi Arduino Alev Sensörü Modülü ışık kaynağından alev tespiti yapabilir.

Arduino Alev Sensörü Modülü - Arduino Alev Agılama Sensörü - Arduino Flame Sensor

Arduino Alev Sensörü Özellikleri


  • Alev veya dalgaboyu 760 nm’de 1100 nm ışık kaynağında tespit edebilir.
  • 60 derece algılama açısı, özellikle hassas spektruma sahiptir.
  • Hassasiyet ayarlanabilir. (Mavi dijital potansiyometre ayarında gösterilir.)
  • Karşılaştırıcı çıkış sinyali temiz dalga formu 15mA’dan daha iyidir.
  • Çalışma Gerilimi 3.3V – 5V
  • Aşağıdaki şekilde çıktı: DO dijital anahtarlama çıkışları (0 ve 1) ve AO analog voltaj çıkışı.
  • Kolay kurulum için sabit bir cıvata deliği vardır.
  • PCB boyutu: 3,2cm x 1,4cm
  • Geniş bir LM393 karşılaştırıcıyı kullanır.

Kablolama talimatları:

1. VCC: VCC3.3-5V

2.GND: GND

3. DO: TTL anahtar sinyali çıkışı

AM2315 I2C Dijital Çıkışlı Nem ve Sıcaklık Sensör Modülü

AM2315 I2C arayüzlü dijital çıkışlı sıcaklık sensörü ve nem sensörü modülü, bir DS18B20 sıcaklık sensörü ve bir kapasitif nem sensörü içerir.

Okumaları küçük bir mikrokontrolör içeriyor ve bitmiş ve kalibre edilmiş çıkış verilerini okumak için basit bir I2C arabirimi sunuyor. Özellikle güzel olan bu sensör, montaj desteğiyle sağlam bir durumda olduğu için normal PCB’ye monte edilmiş bir sensöre üstünlük sağlıyor.

SHT Nem ve Sıcaklık Sensörleri, DHT Nem ve Sıcaklık Sensörlerine göre çevre koşullarından daha az etkilenmektedir.

Kırmızı teli 5V güçle, zemine siyah, i2c veri pimine sarı kablo ve i2c saat pinine beyaz kabloyla bağlayın. I2c adresini değiştiremezsiniz, böylece i2c veri yolu başına sadece bir sensör değiştiremezsiniz. SDA ve SCL hatlarından güç kablosuna bağlanmak için iki ~ 10Kohm’luk pullup dirençleri gereklidir, pullup dirençleri dahil değildir!

SHT30 Sıcaklık ve Nem Sensörü Modülü

SHT30 Sensör Modülü I2C haberleşme protokolü ile Arduino ve Raspberry Pi’nize kolayca bağlayabileceğiniz sıcaklık ve nem sensörü çeşitlerindendir. Yüzde 3 nem hassasiyetine sahiptir. 2.4V ve 5.5V geniş çalışma voltajı aralığına sahiptir.

SHT30 Teknik Özellikleri

  • Nem ölçüm aralığı: 0 ~ 100% RH
  • Nem ölçüm hassasiyeti: ± 3% RH
  • Sıcaklık ölçüm aralığı:-40 ~ 125 C
  • Sıcaklık ölçüm doğruluğu: SHT30 SHT31 ± 0.3 ° C SHT35 ± 0.2 ° C
  • Çalışma voltajı: 2.4 ~ 5.5VDC (geniş voltaj)
  • I2C arayüzü çıkışı
  • Boyutu: 17 MM * 12 MM

SHT31 Sıcaklık ve Nem Sensörü Modülü – I2C

SHT31 Sensör Modülü I2C haberleşme protokolü ile Arduino ve Raspberry Pi’nize kolayca bağlayabileceğiniz sıcaklık ve nem sensörü çeşitlerindendir. Yüzde 2 nem hassasiyetine sahiptir. 2.4V ve 5.5V geniş çalışma voltajı aralığına sahiptir.

SHT31 Teknik Özellikleri

  • Nem ölçüm aralığı: 0 ~ 100% RH
  • Nem ölçüm hassasiyeti: ± 2% RH
  • Sıcaklık ölçüm aralığı:-40 ~ 125 C
  • Sıcaklık ölçüm doğruluğu: SHT30 SHT31 ± 0.3 ° C SHT35 ± 0.2 ° C
  • Çalışma voltajı: 2.4 ~ 5.5VDC (geniş voltaj)
  • I2C arayüzü çıkışı
  • Boyutu: 17 MM * 12 MM

SHT35 Sıcaklık ve Nem Sensörü Modülü – I2C

SHT30 Sensör Modülü I2C haberleşme protokolü ile Arduino ve Raspberry Pi’nize kolayca bağlayabileceğiniz sıcaklık ve nem sensörü çeşitlerindendir. Yüzde 1 nem hassasiyetine sahiptir. 2.4V ve 5.5V geniş çalışma voltajı aralığına sahiptir.

SHT35 Teknik Özellikleri


  • Nem ölçüm aralığı: 0 ~ 100% RH
  • Nem ölçüm hassasiyeti: ± 1% RH
  • Sıcaklık ölçüm aralığı:-40 ~ 125 C
  • Sıcaklık ölçüm doğruluğu: SHT30 SHT31 ± 0.3 ° C SHT35 ± 0.2 ° C
  • Çalışma voltajı: 2.4 ~ 5.5VDC (geniş voltaj)
  • I2C arayüzü çıkışı
  • Boyutu: 17 MM * 12 MM

MAX31856 Yüksek Hassasiyetli Termokupl Modül

Termokupl Modülü,  MAX31856 entegresini kullanan bir A/D dönüştürücüdür. Yüksek hassasiyetle ölçüm yapan Termokupl’lar mV değerinde analog çıkış verir ve bu sinyalleri mikrokontrolcüler algılayamaz. Bu kart sinyalleri yüksek hassasiyetle dijital verilere dönüştürür ve SPI haberleşme protokolü ile mikrokontrolcünüze aktarmanızı sağlar.

Genelde farklı termokupl türleri için farklı A/D çeviriciler ve ampflikatörler kullanılırken bu modül tüm termokupl çeşitleriyle(K, J, N, R, S, T, E, B) uyumludur. SPI arayüzü desteklemesi özelliğiyle Arduino ve Raspberry Pi gibi geliştirme kartlarıyla uyumludur.

MAX31856 Yüksek Hassasiyetli Termokupl Modül Teknik Özellikleri

  • Yüksek Doğrulukta Termokupl Sıcaklık Okumaları Sağlar
  • 8 Çeşit Termokupl İçeren Otomatik Doğrusallaştırma Düzeltmesi
  • % 0.15 (max, -20 ,, C, +, +85 ,, C) Tam Ölçekli Doğrusallık
  • 19-Bit, 0.0078125 derece Termokupl Sıcaklık Çözünürlüğü
  • +0.7 derece C (maks. -20 derece C ila +85 derece C) doğruluk
  • Termokupl girişleri 45V’a kadar aşırı voltaj koşullarına karşı korunur
  • Sistem Arıza Yönetimi ve Sorun Giderme Basitleştirmeleri
  • Açık Termokupl Algılama
  • Düşük Sıcaklık Arıza Tespiti
  • 50Hz / 60Hz Gürültü Reddi Filtreleme Sistemi
  • TSSOP Paketi 14-Pin

DS18B20 Sıcaklık Sensör Modulü

DS18B20 sıcaklık sensörü kartı, üzerinde gerekli devre elemanlarının yapılmış olduğu ve besleme ve sinyal çıkışının rahat bir şekilde yapılabilmesi için kart haline getirilmiş bir modüldür. Ürün dahilinde DS18B20 1 hatlı dijital sıcaklık sensörü bulunmaktadır. Bu sensör 9 ila 12-bit aralığında değerler ile -55C ile 125C (+/-0.5C) aralığında değerler vermektedir.

DS18B20 Sıcaklık Sensör Modulü Teknik Özellikleri

Çözünürlük : 9 ila 12-bit

Sıcaklık (Min-Max): -55C ile 125C (+/-0.5C)

Lm35 Sıcaklık Sensör Modülü

LM35 serisi, Santigrat  sıcaklığa orantılı bir çıkış voltajına sahip hassas entegre devre sıcaklık cihazlarıdır. Doğrudan Santigrat olarak kalibrelidir. LM35 sıcaklık sensörünün Arduino ile kolay kontrolü için modül halinde olanıdır.

LM35 Sıcaklık Sensörü Modülü Teknik Özellikleri

  • Derece Santigrat olarak doğrudan kalibre edilir
  • Doğrusal + 10.0 mV / ˚C skala faktörü
  • 0.5˚C hassasiyet garantisi (+ 25˚C’de)
  • Tam −55˚ ila + 150˚C aralığında
  • 4 ila 30 volt arasında çalışır
  • 60 µA’dan az akım

LM75A I2C Sıcaklık Sensör Modülü

LM75A I2C Sıcaklık Sensör Modülü, yüksek hızlı bir I2C arabirimli, Arduino uyumlu Sıcaklık Sensörü Modülüdür.

-55 ° ~ + 125 ° sıcaklık aralığında Sıcaklık doğrudan dijital sinyallere dönüştürüldü ve 0.125 ° hassasiyet elde edilebilmektedir. MCU doğrudan dahili kayıtlarındaki I2C veri yolu verileri üzerinden okunabilir ve I2C vasıtasıyla dört veri kaydedicisi farklı işletim modlarını ayarlamak için çalışır. LM75A’da üç seçilebilir lojik adres pimi vardır, aynı yolda adres çakışması olmaksızın sekiz cihazın bağlanmasını mümkün kılar.

LM75A I2C Sıcaklık Sensör Modülü Özellikleri

I2C bus arabirimi, cihaz adresi 7 slave adresi 1001xxx, aynı veriyolu üzerinde sekiz cihazın dışında genişletebilir

11 ADC, 0.125 ° sıcaklık çözünürlüğü sağlar

Programlanabilir sıcaklık eşiği ve histerezis ayar noktaları

Güç tüketimini azaltmak için kapanma modundaki akım tüketimi yalnızca 1.0μA

Açılışta cihaz bağımsız bir sıcaklık denetleyicileri olarak kullanılabilir

LM75A I2C Sıcaklık Sensör Modülü Teknik Özellikler


Üretici FirmaChina
Ürün KategorisiSıcaklık ve Nem Sensörleri
Besleme Voltajı (Max.)5.5V
Besleme Voltajı (Min.)2.8V
Sıcaklık doğruluğu± 2 ° (-25 ° ~ 100 °)± 3 ° (-55 ° ~ 125 °)
Minimum İşlem Sıcaklığı-55 °
Maksimum İşlem Sıcaklığı+ 125 °
ESD korumasıJESD22A114 standardında 2000V HBM modu olabilirJESD22A115 standardında, 200V MM modu olabilirJESD22-C101 standardında 1000V CDM modeli olabilirJEDEC Standardında (JESD78) 100mA’a kadar yapılan latch-up testleri
Küçük 8-pinli paketSO8, TSSOP8 ve ultra küçük XSON8U paketi

Analog Yüksek Sıcaklık Sensörü 30-350 Derece – Gravity

Modülde endüstriyel uygulamalarda sıklıkla kullanılan bir PT100 direnç tipi yüksek sıcaklık probu kullanılmıştır. Bu probu kullanarak 30-350C arasındaki bir sıcaklık aralığını ölçebilirsiniz. Modülün kendisi 3.3V-5.5V ile uyumludur, bu nedenle Arduino, STM32 ve diğer mikrodenetleyiciler uyumludur.

Yüksek Sıcaklık Sensörü Teknik Özellikleri


  • Modül
    • Çalışma voltajı: 3.3V-5.5V
    • Analog çıkış voltajı: 0,2V – 2,8V
    • Çalışma sıcaklığı aralığı: 30-350C
    • Göreceli Hata: ±% 2 FS
    • Arayüz: PH2.0-3P
    • Boyut: 42 * 32 * 18 mm / 1,65 * 1,26 * 0,7 inç
    • Su geçirmez: hayır
  • PT100 Prob
    • Prob Çalışma sıcaklığı: -20-400C
    • Kılıf toleransı: 200
    • Uzunluk: 2m
    • Hassas: 0.5c
    • Su geçirmez: evet

I2C Temassız IR Sıcaklık Sensörü – MLX90614-BCC – Gravity

Kızılötesi Sıcaklık Sensörü ile nesnelere dokunmadan kızılötesi sinyaller ile sıcaklığı uzaktan ölçebilirsiniz. Kart üzerinde MLX90614 ölçüm modülü bulunmaktadır. IR sıcaklık probu bir optik sistem, fotoelektrik dedektör, amplifikatör, sinyal işleme ve çıkış modülünden oluşur. Optik sistem, kızılötesi radyasyonu görüş alanında toplar ve kızılötesi radyasyon enerjisi, fotoelektrik dedektör üzerinde birleştiğinde ilgili elektrik sinyallerine dönüştürülür. Amplifikatör ve sinyal işleme devresi tarafından işlendikten sonra, sinyal bir sıcaklık değerine dönüştürülür.

MLX90614 kendi kendini kalibre eder ve sinyal işleme çipine entegre edilmiş düşük gürültülü bir amplifikatöre sahiptir. Çipin kendisi 17 bitlik bir ADC ve DSP cihazıdır, doğru ve güvenilir sonuçlar verir. MLX90614-BCC genel kullanım için uygundur. Endüstriyel kullanım için ürünün diğer versiyonunu tercih edebilirsiniz.

IR Temassız Sıcaklık Sensörü Bağlantı Şekli

IR Sıcaklık Sensörü Teknik Özellikleri


  • Model: MLX90614-BCC
  • Çalışma Gerilimi: 3,3V – 5V
  • Çalışma Akımı: 1.2mA
  • Sıcaklık: -70.01 ℃ ila + 270 ℃, (0.01 ℃ çözünürlük)
  • Arayüz Türü: I2C
  • Arayüz Hattı Dizisi: VCC, GND, SCL, SDA
  • FOV: 35 °
  • Boyutlar: 31,5 * 18 mm / 1,24 x 0,7 inç
  • Ağırlık: 15g
