Robotik kodlamada Arduino ile uyumlu wifi modüller ve özellikleri

Robotik kodlamada Arduino ile uyumlu wifi modüller ve özelliklerini inceleyeceğiz. Robotik kodlamada akıllı ev sistemleri, uzaktan kumandalı araba, Uzaktan kumandalı uçak, Uzaktan haberleşmeli kombi vb. projelerde kullanılan wifi modüllerini tanıyacağız.

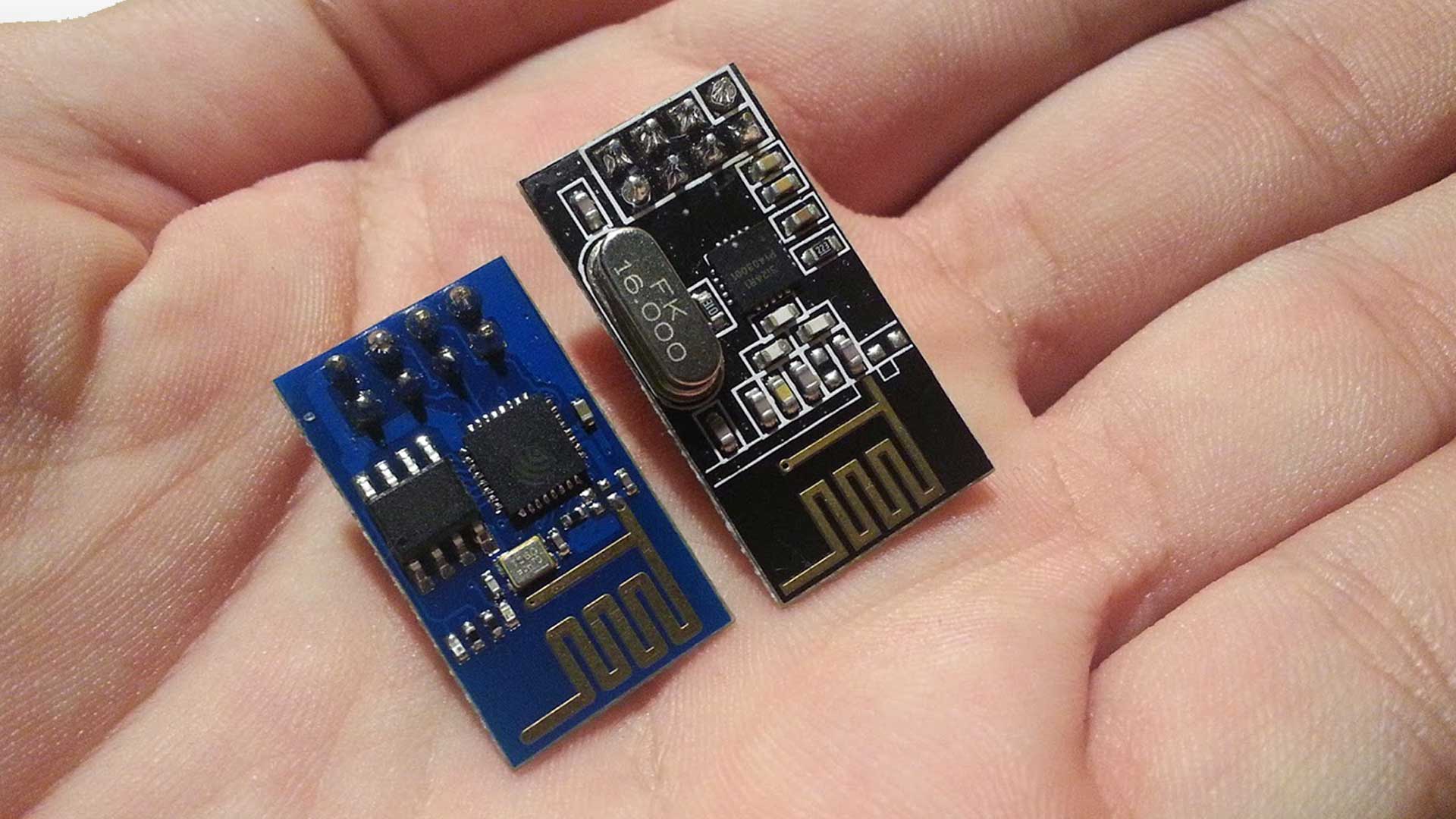

ESP8266

Üzerinde dahili anten bulunmaktadır. Bu sayede ortamdaki Wifi ağına rahatlıkla bağlanabilmekte, veri paketleri alıp gönderebilmektedir.

Özellikler:

  • 802.11 b/g/n desteği
  • Wi-Fi Direct (P2P) Desteği
  • Dahili TCP/IP protokol yığını
  • +19,5dBm çıkış gücü (802.11b modunda)
  • Kaçak akım < 10uA
  • Dahili düşük güç tüketimine sahip 32-bit’lik işlemci
  • SDIO 1.1/2.0, SPI ve UART desteği
  • STBC, 1×1 MIMO, 2×1 MIMO
  • Uyanma ve veri paketi alma süresi < 2ms
  • Stand-by durumunda güç tüketimi < 1mW

NodeMCU V3 LoLin ESP8266 Geliştirme Kartı – USB Chip CH340

Özellikler:

  • ESP8266 SDK tabanlı
  • eLua core (Lua 5.1.4)
  • lua-cjson destekli
  • spiffs dosya sistemi
  • json, file, timer, pwm, i2c, spi, 1-wire, net, mqtt, coap, gpio, wifi, adc, uart ve system api destekler
  • Ürün Boyutları: 2,9 x 5,7 cm

SP-12E ESP8266 WiFi Modül

ESP-12E, popüler ESP8266 WiFi modülünün gömülü projelerde kullanılmak üzere tasarlanmış SMD sürümüdür. IoT uygulamalarınız için mükemmel bir seçimdir.

Özellikler:

  • 802.11 b/g/n kablosuz ağ desteği
  • Dahili 32-bit düşük güç tüketimli işlemci (CPU)
  • Dahili 10-bit DAC (dijitalden analoga dönüştürücü)
  • TCP/IP stack desteği
  • 4MB SPI flash (program hafızası)
  • Dahili PLL, regülatör ve güç yönetimi
  • Anten diversity özelliği
  • WPA/WPA2 destekli WiFi (2.4 GHz)
  • STA/AP/STA+AP WiFi modları
  • Android ve iOS cihazlar için SmartLink desteği
  • SDIO 2.0, (H)SPI, UART, I2C, I2S, IRDA, PWM ve GPIO haberleşme desteği
  • Derin uyku durumunda <10µA, güç kapalı durumda 5<µA güç tüketimi
  • Uyandıktan sonra veri gönderme süresi <2ms
  • Bekleme durumunda <1.0mW güç tüketimi (DTIM3)
  • 802.11b modunda +20dBm RF çıkış gücü
  • Çalışma sıcaklığı:  -40ºC ~ 125ºC

ESP32-CAM WiFi Bluetooth Geliştirme Kartı + OV2640 Kamera Modül

Özellikler:

  • Uygulama işlemcileri için düşük güçlü çift çekirdekli 32 bit CPU.
  • 240 mhz’e kadar ana frekans, işlem gücü 600 dmips’ye kadar.
  • Dahili 520 KB SRAM, harici 4 M PSRAM.
  • UART/SPI/I2C/PWM/ADC/DAC gibi arabirimleri destekler.
  • Destek OV2640 ve OV7670 kameralar, dahili flaş.
  • Destek görüntü WiFi yükleme.
  • Destek TF kartı.
  • Birden fazla uyku modunu destekleyin.
  • Gömülü Lwip ve ücretsiz RTOS.
  • Destek STA/AP/STA + AP çalışma modu.
  • Akıllı yapılandırma/AirKiss tek tıklama dağıtım ağını destekleyin.
  • Ikincil gelişmeyi destekleyin.
  • Voltaj: 5 V
  • Akım: 2A
  • Boyutlar: 2.7×4 cm/1.06×1.57 inç

ESP-12F Wifi Modül

ESP-12F, popüler ESP8266 WiFi modülünün gömülü projelerde kullanılmak üzere tasarlanmış SMD sürümüdür. IoT uygulamalarınız için mükemmel bir seçimdir.

Özellikler:

  • 802.11 b/g/n kablosuz ağ desteği
  • Dahili 32-bit düşük güç tüketimli işlemci (CPU)
  • Dahili 10-bit DAC (dijitalden analoga dönüştürücü)
  • TCP/IP stack desteği
  • 4MB SPI flash (program hafızası)
  • Dahili PLL, regülatör ve güç yönetimi
  • Anten diversity özelliği
  • WPA/WPA2 destekli WiFi (2.4 GHz)
  • STA/AP/STA+AP WiFi modları
  • Android ve iOS cihazlar için SmartLink desteği
  • SDIO 2.0, (H)SPI, UART, I2C, I2S, IRDA, PWM ve GPIO haberleşme desteği
  • Derin uyku durumunda <10µA, güç kapalı durumda 5<µA güç tüketimi
  • Uyandıktan sonra veri gönderme süresi <2ms
  • Bekleme durumunda <1.0mW güç tüketimi (DTIM3)
  • 802.11b modunda +20dBm RF çıkış gücü
  • Çalışma sıcaklığı:  -40ºC ~ 125ºC

ESP8266 Wemos WiFi Geliştirme Kartı

Nodemcu Esp8266 modelleri arasında en küçük boyutlu olanıdır. Harici bir Arduinoya ihtiyaç duymaz . USB üzerinden programlanabilir. Bu kart ile kablosuz uygulamalarınızı küçük bir kart içerisine sığdırabilirsiniz.

Özellikler:

  • 11 adet dijital giriş/çıkış pinleri
  • Bütün pinleri interrupt,pwm,IIC, 1 wire desteklemektedir(D0 hariç)
  • 1 adet analog giriş (en yüksek 3.3v giriş voltajı)
  • Mikro usb portu
  • Dahili anten
  • Reset tuşu
  • Breadboard uyumlu
  • Shield bağlantısı için uzun header

Uygulama Alanları:

  • IoT projeleri, Uzaktan haberleşme gerektiren uygulamalar (wifi ile), hava durumu belirleme projeleri.

Paket İçeriği :

  • 1 x ESP8266 Wemos Board

Not: ESP8266’nın kararlı kullanımı için 3,3V ve >= 250mA güç kaynağı gereklidir. Arduinonun aksine 5V girişi yoktur.

ESP8266 ESP-13 Wifi Shield

ESP8266, Arduino kartınızı WiFi aracılığı ile internete bağlantı yapabilmenizi sağlayan, kullanımı kolay bir karttır. Bu sayede projelerinizi internet üzerinden kontrol edebilir, IOT projeleri tasarlayabilir, hayal gücünüzün genişliği kadar bir sürü farklı projeler yapabilirsiniz.

ESP8266 modülünün pin sayısının çok olması, iletişimde kayıp olmaması için devre kurulurken dikkat edilmesi gerekmektedir. Bu shield kartı ise size bu açıdan büyük kolaylık sağlıyor. Yapmanız gereken tek şey shield kartını arduino üstüne takmak ve kodunuzu yüklemek. Böylece karmaşık devrelerle uğraşmadan kolay ve hızlı bir şekilde çalışmaya başlayabilirsiniz.

Bu shield kartı ile Arduino’nuza internet bağlantısı özelliği kazandırabilir, web sunucusu oluşturabilir ve bulut hizmetlerine bağlantı yapabilirsiniz. Kart üzerinde Arduino pinleri sensörler ve diğer çevre birimlerine kolay bağlantı yapabilmeniz için 5V, GND ve pin bağlantısı olacak şekilde 3’lü headerlar olarak yer almaktadır.

Beraber Kullanılabilecek Ürünler:

  • Arduino Uno
  • Arduino Shieldları

Teknik Özellikler:

  • 11b/g/n desteği
  • STA ve AP modlarını destekler
  • TCP/IP protokol stack’i, TCP/UDP sunucu ve istemci modları
  • Baud rate desteği: 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps
  • Seri data bit desteği: 5/6/7/8 bit
  • Seri port parite desteği: yok
  • Seri data stop bitleri: 1/2 bit
  • Arduino UNO ve Mega uyumlu
  • Arduino pinleri 2/3/4/5/6/7/8/9/10/11/12/13 kart üzerinde yer alır
  • ESP8266 GPIO pinleri 0/2/4/5/9/10/12/13/14/15/16 / ADC / EN / * UART TX / UART RX kart üzerinde yer alır
  • Buton ile mod konfigürasyonu
  • Arduino ve ESP8266 arası geçiş için DIP switch’ler
  • WiFi sürekli haberleşme durumunda ~70mA (maksimum 200mA), boş durumda <200µA akım çeker
  • Seri WiFi iletim hızı: 110-460800bps

ESP8266-07 Ekonomik Wifi Serial Transceiver Module

ESP8266 ile aynı özelliklerde olup hem SMD hemde pinli şekilde kullanılabilen ve dahili anten çıkışı bulunan ESP8266-07, Wifi Serial Transceiver Modül oldukça ekonomik ve kullanışlı bir Wifi modüldür. TCP/IP protokolünü desteklemektedir. Ürün ile anten gönderilmemektedir.

Özellikler:

  • 802.11 b/g/n desteği
  • Wi-Fi Direct (P2P) Desteği
  • Dahili TCP/IP protokol yığını
  • +19,5dBm çıkış gücü (802.11b modunda)
  • Kaçak akım < 10uA
  • Dahili düşük güç tüketimine sahip 32-bit’lik işlemci
  • SDIO 1.1/2.0, SPI ve UART desteği
  • STBC, 1×1 MIMO, 2×1 MIMO
  • Uyanma ve veri paketi alma süresi < 2ms
  • Stand-by durumunda güç tüketimi < 1mW

ESP8266-03 Dahili Antenli Wifi Serial Transceiver Module (SMD)

Popüler ESP8266 WiFi modülü’nün SMD kılıfta ve seramik antene sahip versiyonudur.   Özellikler:

  • 802.11 b/g/n desteği
  • Wi-Fi Direct (P2P) Desteği
  • Dahili TCP/IP protokol yığını
  • +19,5dBm çıkış gücü (802.11b modunda)
  • Kaçak akım < 10uA
  • Dahili düşük güç tüketimine sahip 32-bit’lik işlemci
  • SDIO 1.1/2.0, SPI ve UART desteği
  • STBC, 1×1 MIMO, 2×1 MIMO
  • Uyanma ve veri paketi alma süresi < 2ms
  • Stand-by durumunda güç tüketimi < 1mW

WeMos D1 – ESP8266 Tabanlı Arduino Kartı

Arduino UNO dizilimine sahip ESP8266EX tabanlı mikrokontrolcü kartıdır.
Özellikler:

  • 11 adet dijital giriş/çıkış pini, D0 hariç hepsinde interrupt/PWM/I2C/One-wire desteği
  • 1 adet analog giriş (3.2V maksimum giriş gerilimi)
  • Mikro USB B tipi giriş
  • Güç girişi, 9-24V giriş gerilimlerini destekler
  • Arduino ve NodeMCU uyumlu


Teknik Özellikler:

  • Mikrokontrolcü: ESP-8266EX
  • USB-Seri dönüştürücü: CH340
  • Çalışma gerilimi: 3.3V
  • Dijital G/Ç sayısı: 11
  • Analog giriş sayısı: 1 (maks. 3.2V)
  • Saat hızı: 80MHz/160MHz
  • Flash bellek: 4MB
  • Boyutlar: 68.6 mm x 53.4 mm (U x G)
  • Ağırlık: 25gr

ESP32 Wifi – Bluetooth Modül – ESP-WROOM-32

ESP-WROOM-32; WiFi, Bluetooth ve BLE destekli bir mikrokontrolcü modülüdür. Düşük işlemci gücüne ihtiyaç duyacak sensör okuma vb. gibi işlemlerin yanı sıra, ses işleme, MP3 çalma, müzik yayınlama gibi daha çok güce ihtiyaç duyan uygulamalarda da kullanılabilir. WiFi ve Bluetooth bağlantılarının yanı sıra, yeni nesil BLE bağlantısına da destek vermektedir.

Boyutlar: 26.0mm x 18.0mm x 3.0mm
Ağırlık: 2.0 gr

SparkFun ESP8266 Geliştirme Kartı

IoT projelerinizde kullanabileceğiniz, oldukça popüler olan ESP8266 çipine sahip bir geliştirme kartıdır. ESP8266, diğer mikrokontrolcüler gibi programlanarak LED yakıp söndürme, sensör okuma, röle sürme vb. gibi işlevlerde kullanılabilir. Bu SoC çipin avantajı, tüm mikrokontrolcü işlevlerini yapmasının yanı sıra IEEE 802.11 b/g/n WiFi bağlantısına da sahip olmasıdır. Kart, Arduino IDE kullanarak programlanabilir (eklenti için dökümanlar kısmına bakınız).

Kart üzerinde FTDI USB-seri dönüştürücü bulunmaktadır. Böylelikle herhangi bir harici çeviriciye ihtiyaç duymadan bu kartı bilgisayarınıza mikro USB B tipi kabloyla bağlayarak doğrudan programlayabilirsiniz.

Kart üzerindeki pinler, breadboard uyumlu olacak şekilde dizilmiştir. USB portunun yanında bulunan bağlantıya uygun konektörü (2-pin JST veya 3.5mm klemens) lehimleyerek kartınızı 3,7V (1S) LiPo batarya kullanarak besleyebilirsiniz. Kart üzerinde şarj devresi bulunmamaktadır. Karta daha güçlü WiFi sinyal sağlayabilmek için üzerinde bulunan uFL konektöre uygun bir anten bağlamanız mümkündür.
ESP8266 modülü maksimum 3.6V gerilimle çalışmaktadır. Kart üzerindeki 3.3V regülatör bulunmaktadır ve lojik seviyesi 3.3V’tur. 5V sinyal ile kullanmanız için lojik seviye çeviriciye ihtiyacınız vardır. Kart üzerinde headerlar lehimsiz olarak gelmektedir.Özellikler:

  • Tüm ESP8266 pinleri kart üzerinde yer almaktadır
  • Dahili FTDI USB-seri dönüştürücü
  • IEEE 802.11 b/g/n desteği
  • WiFi Direct (P2P) ve soft-AP desteği
  • Dahili TCP/IP protokol stack’i
  • Dahili TR switch, balun, LNA, power amfi ve network eşleşme
  • Dahili PLL’ler, regülatörler, DCXO ve güç yönetim üniteleri
  • Dahili düşük güç tüketimli 32-bit işlemci ile uygulama işlemci olarak kullanım imkanı
  • 802.11b modunda +19.5dBm güç çıkışı

Adafruit ESP8266 Kartı

Popüler IoT modülü ESP8266’nın Adafruit tarafından breadboard uyumlu breakout kartıdır. Kart üzerinde modülü kullanmayı kolaylaştıracak bir çok yardımcı eleman bulunmaktadır:

  • Reset butonu
  • Kullanıcı butonu, aynı zamanda modülü bootloader moduna geçirmek için de kullanılabilir
  • Yakıp söndürme uygulamalardına kullanabileceğiniz kırmızı LED
  • UART ve reset pinlerinde lojik seviye dönüşümü
  • 3.3V 500mA akım sağlayabilen regülatör
  • USB ve batarya girişleri için iki adet diyot korumalı giriş

Kart üzerindeki breadboard uyumlu iki sıra header aşağıdaki bağlantılara erişim imkanı sağlar:

  • 1 adet analog giriş (maksimum 1.8V)
  • 9 adet GPO pini (3.3V lojik seviyesi), I2C veya SPI için de kullanılabilir
  • 2 adet UART pini
  • 2 adet 3-12V güç girişi, reset, enable, LDO-disable ve 3.3V çıkış pinleri

 Kartın üzerinde FTDI uyumlu UART çıkışı bulunmaktadır. Buradan yapacağınız bağlantıyla programlama ve firmware güncelleme yapabilirsiniz. Kart, üzerinde NodeMCU 0.9.5 yüklü olarak gelmektedir.

Kartın header pinleri lehimsiz olarak gelmektedir. Ayrıca programlayabilmek için USB-seri dönüştürücü modül yada kabloya ihtiyacınız olacaktır.

Boyutlar:
 25mm x 38mm x 5mm
Ağırlık: 5gr

NodeMCU V3 LoLin ESP8266 Geliştirme Kartı

LoLin, üzerinde NodeMCU firmware yüklü ESP8266 WiFi modül barındıran bir geliştirme kartıdır. ESP8266 SDK’sı kullanılarak geliştirildiğinden, ekstradan bir mikrokontrolcüye ihtiyaç duymadan GPIO, PWM, IIC, 1-Wire ve ADC bağlantılarını destekler. Üzerinde CP2102 USB – Seri dönüştürücü entegre bulunur.

Özellikleri:

  • ESP8266 SDK tabanlı
  • eLua core (Lua 5.1.4)
  • lua-cjson destekli
  • spiffs dosya sistemi
  • json, file, timer, pwm, i2c, spi, 1-wire, net, mqtt, coap, gpio, wifi, adc, uart ve system api destekler
  • Ürün Boyutları: 2,4 x 4,8 cm
