ATMEL programlama kartları

ATMEL programlama kartları ve USB programlama ekipmanları. Robotik kodlama ile ilgilenenler için lazım olabilecek programlama ünitelerini inceledik.

Atmel AT AVRISP Programlayıcı

  • Atmel AT AVRISP Programlayıcı
  • Atmel AT AVRISP Programlayıcı - Thumbnail
  • Atmel AT AVRISP Programlayıcı - Thumbnail
  • Atmel AT AVRISP Programlayıcı - Thumbnail

Atmel AT AVRISP , programcı AVR Studio 4 ,5, 6, 7 ve Win10 işletim sistemini destekler.

Özellikleri:

  • Iss veya PDI arayüzü ile tüm AVR cihazları ve belirli 51 cihazları destekler.
  • Hem Flash hem de EEPROM programları
  • Sigortalar ve kilit Bit programlamayı destekler.
  • AVRISP mkII firmware dayalıdır.
  • Cihazları desteklemek için yükseltilebilir.
  • Iss programlama hızı 8 M frekansa kadar ayarlanabilir.
  • USB 2.0 uyumlu (tam hız, 12 Mbps)
  • USB veriyolundan güç sağlanır, harici güç kaynağı gerektirmez.
Atmel AT AVRISP Programcısı Teknik Özellikleri

Üretici FirmaCNEWTEC
Ürün KategorisiAtmel Programlayıcı
AVRISP mkII UyumluAT AVR ISP ile uyumlu, kullanımı kolay, istikrarlı ve güvenilir.
AVRISP mkII Firmware DayalıAVRStudio, yüksek hızlı programlama AVRISP mkII olarak tanımlandı.
Yükseltilebilir Firmware1. AVR Studio 6 veya WINAVR (GCC) ön uç yazılım olarak kullanılır2. IAR, ICCAVR, CVAVR tarafından oluşturulan program dosyalarını destekler.
Desteklenen Chaz1. USB AVRISP MKII, iss ve PDI arayüzü ile tüm AVR cihazlarını destekler. Yeni cihazlar için destek, AVR Studio o’nun yeni sürümleriyle eklenecektir.2. AT86RF401/AT89S51/AT89S52 destekler.
Pc’ye Bağlanır1. Ön uç yazılımı ile iletişim için bir USB arayüzü kullanır (muhtemelen AVR Studio)2. PDIUSBD12 kullanarak, USB 1.1 (USB 2.0 tam hız) 12 Mbits/saniye3. Her USB AVRISP MKII benzersiz bir kimliğe sahiptir, bir PC aynı anda birkaç cihaza bağlanabilir.
USB Veriyolu ile Güçlendirilmiştir1. USB veriyolundan güç çeker, ek güç kaynağına gerek yoktur.2. Hedef tahtası başka bir güç kaynağından güç almalıdır.

eClip – Programlama Aracı

  • eClip - Programlama Aracı
  • eClip - Programlama Aracı - Thumbnail
  • eClip - Programlama Aracı - Thumbnail
  • eClip - Programlama Aracı - Thumbnail
  • eClip - Programlama Aracı - Thumbnail

eClipMaker’lar için özel olarak tasarlanmış yenilikçi bir programlama / test aracıdır. Sınırlı mekanlarda ICSP ve FTDI arayüzleri ile giyilebilir projelerin prototiplendirilmesi sorununu çözmektedir.

Arduino / AVR’ye dayanan ICSP / FTDI’yi tasarlamayı ve kullanmayı daha kolay hale getiren 2×4 pogo-pinli işlev-kartı sağlar. Dahası, bu araç uzantıları destekler, böylece özel gereksinimlerinizi karşılamak için kendi özel işlevlerinizi tasarlayabilirsiniz.

eClip DIY kitinde geliyor, lehimlemenin ve montajın keyfini çıkarabilirsiniz. Tasarımcı: LeoYan.

eClip – Programlama Aracı – DFRobot Özellikleri


  • Boyutlar: 72 * 29 * 18 (L * G * Y) mm (2.83 * 1.14 * 0.71 “)
  • Ağırlık: 32g

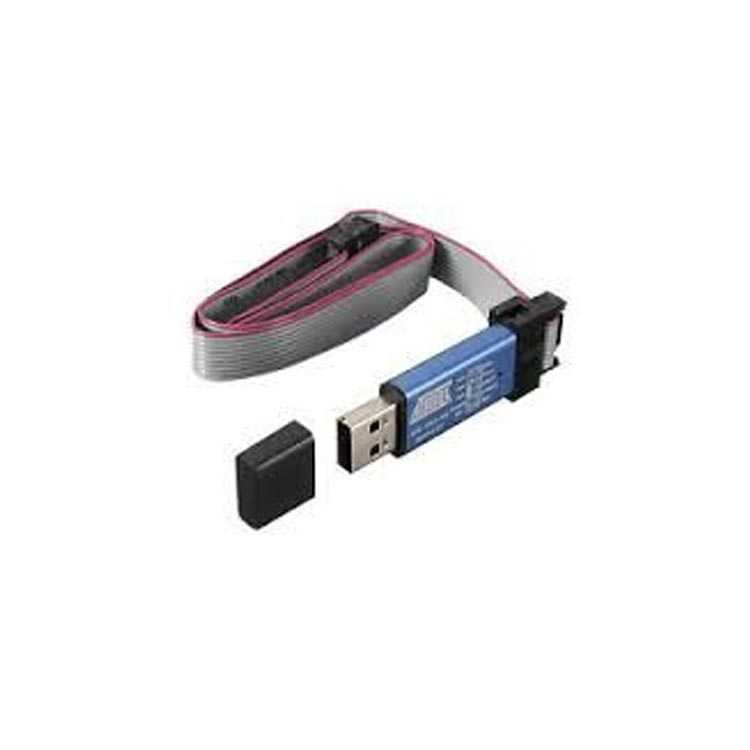

USB-AVR/51-ISP ATMEL AVR Programlayıcı ve 10 Pin Adaptör

  • USB-AVR/51-ISP ATMEL AVR Programlayıcı ve 10 Pin Adaptör

USB-AVR/51-ISP ATMEL AVR Programlayıcı ve 10 Pin Adaptör ürünü Atmel AVR denetleyicileri için üretilmiş bir USB devre programlayıcısıdır. Sadece bir ATMega8 ve birkaç pasif bileşen ile programlama işini kolayca yapabilirsiniz. Programlama için sadece USB Driver’a ihtiyacınız var. Özel bir USB denetleyicisi gerekmez. Driver linkleri, aşağıda dökümanlar kısmında bulunan ürünün datasheet dosyasının 7. sayfasında mevcuttur. Driver’ın nasıl yükleneceği ve ürünle ilgili bütün bilgilere datasheet dosyasından ulaşabilirsiniz.

USB-AVR/51-ISP ATMEL AVR Programlayıcı ve 10 Pin Adaptör Teknik Özellikleri:

  • Birden çok platform altında çalışır. Linux, Mac OS X ve Windows testleri yapılmıştır.
  • Programlama hızı 5kb / sn’ye kadar çıkabilir.
  • Kristal frekansı 1.5 MHz’ten küçük hedefleri desteklemek için yavaş SCK seçeneği.
USB-AVR/51-ISP ATMEL AVR Programlayıcının Desteklediği Mikrodenetleyiciler:

Mega Serisi:

  • ATmega8 ATmega48 ATmega88 ATmega168 ATmega328
  • ATmega103 ATmega128 ATmega1280 ATmega1281 ATmega16
  • ATmega161 ATmega162 ATmega163 ATmega164 ATmega169
  • ATmega2560 ATmega2561 ATmega32 ATmega324 ATmega329
  • ATmega3290 ATmega64 ATmega640 ATmega644 ATmega649
  • ATmega6490 ATmega8515 ATmega8535

Tiny Serisi:

  • ATtiny12 ATtiny13 ATtiny15 ATtiny25 ATtiny26
  • ATtiny45 ATtiny85 ATtiny2313

Classic Serisi:

  • AT90S1200 AT90S2313 AT90S2333 AT90S2343 AT90S4414
  • AT90S4433 AT90S4434 AT90S8515
  • AT90S8535

CAN Serisi:

  • AT90CAN128
  • PWM Series
  • AT90PWM2 AT90PWM3

AVR USBtinyISP Programlayıcı Kartı – Arduino Bootloader

  • AVR USBtinyISP Programlayıcı Kartı - Arduino Bootloader
  • AVR USBtinyISP Programlayıcı Kartı - Arduino Bootloader - Thumbnail
  • AVR USBtinyISP Programlayıcı Kartı - Arduino Bootloader - Thumbnail

USBtinyISP Programlayıcı Kartı ürünü bir AVR programlayıcı kartıdır. Arduino ürünlerinin kullandığı Atmega mikrodenetleyicilerine USB aracılığıyla kolayca bootloader yüklemek için tasarlanmıştır. Ürünü USB kablosu ile bilgisayara bağladıktan sonra IDE kablosu ile Arduino kartınıza bağlayarak programlama işini rahat bir şekilde yapabilirsiniz.

Eğer programlayacağınız kartta ayrı bir besleme yoksa promramlayıcı kartın üzerindeki jumper takılı tutularak besleme programlama kartı üzerinden aktarılabilir.

Arduino için USBtinyISP USBTiny ISP Programlayıcı Bootloader AVR Tanım

  • Durum: Yeni ve Yüksek Kalite
  • USBtinyISP, USB konektörü ISP indirme kablosuna göre AVR için tasarlanmıştır
  • Arduino IDE SUPPORT tarafından resmi olarak destekleniyor. Arduino bootloader Atmega Çiplerine yazılıyor
  • 4 Vida Deliği versiyonu
  • Güç LED ve aktivite LED
  • Stabil süreçler için 220 U Kapasitör
Arduino için USBtinyISP USBTiny ISP programlayıcı bootloader AVR Parametreler

  • ISP ara yüzü : altı pin ve 10 pin
  • Boyut : 27mm x 56.8 mm
  • Modül Ağırlığı : 14g
  • Güç besleme seçeneği : dış güç beslemesi ve  USB güç beslemesi
Arduino için USBtinyISP USBTiny ISP programlayıcı bootloader AVR Paket İçeriğiListesi

  • 1 x USBtinyISP AVR ISP programlayıcı
  • 1 x 6 Pin kablo

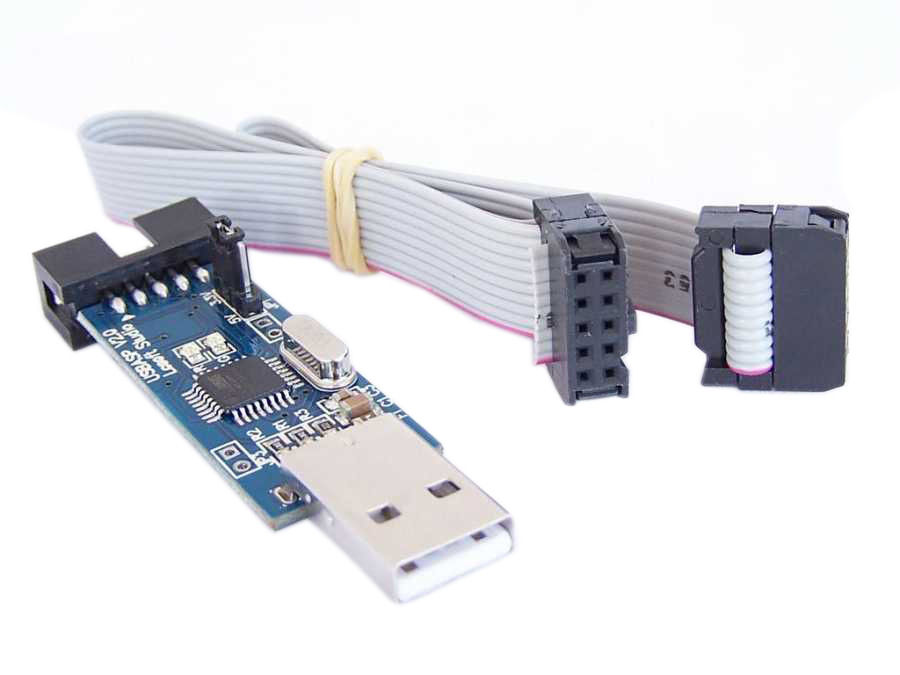

USBASP Atmel Programlayıcı

  • USBASP Atmel Programlayıcı

USBASP Programlayıcı ürünü Atmel firmasının ürettiği mikrodenetleyicileri programlamak için üretilmiştir. Arduino ürünleri de Atmega mikrodenetleyici kullanır. Dolayısıyla Arduino çeşitlerini de bu arabirim ile programlayabilirsiniz.

NOT:

Ürünü kullanırken lütfen Programlama pinlerinin bağlantılarını doğru yaptığınızdan emin olun.

USBASP Atmel Programlayıcı Teknik Özellikleri

Üretici FirmaChina
Ürün KategorisiAtmel Programlayıcı
Desteklenen Mikrodenetleyiciler:
51 SerisiAT89S51, AT89S52, AT89S53, AT89S2051A, T89S4051
AVR Mega SeriATmega8, ATmega48, ATmega8, ATmega48, ATmega328, ATmega328, ATmega128, ATmega1280, ATmega1281, ATmega161, ATmega162, ATmega163, ATmega164, ATmega169, ATmega2560, ATmega2561, ATmega32, ATmega324, ATmega329, ATmega3290, ATmega64, ATmega640, ATmega644, ATmega649, ATmega6490, ATmega8515, ATmega8535
AVR Tiny SerisiATtiny12, ATtiny13, ATtiny15, ATtiny25, ATtiny26, ATtiny45, ATtiny85, ATtiny2313
AVR Classic SerisiAT90S1200, AT90S2313, AT90S2333, AT90S2343, AT90S4414, AT90S4433, AT90S4434, AT90S8515, AT90S8535
AVR CAN SerisiAT90CAN128
AVR PWM SerisiAT90PWM2, AT90PWM3
Kurulum:

  • İndireceğiniz driver programında (Zadig 2.5) yüklenecek driver seçeneklerinden Lütfen “libusbK” yada “WinUSB” yi kullanınız.
  • Eğer HEX dosyası ile yükleme yapmak istiyorsanız “WINAVR” ve “AVR Burn-O-Mat” programlarını kullanarak yükleme yapmanızı tavsiye ederiz. “AVR Burn-O-Mat” ile mikrodenetleyicinizin “fuse” programlamasını da yapabilirsiniz.
