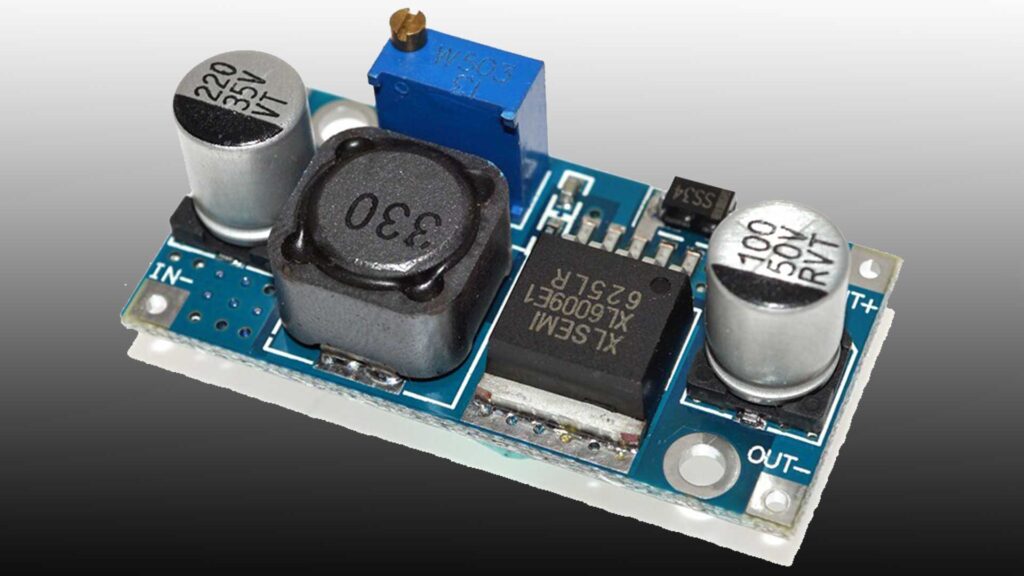

Elektronik devrelerinizin beslemesi için (Power) güç modülleri çeşitleri ve özellikleriniz inceledik.

lm2596

lm2596

Elektronik devrelerinizin beslemesi için (Power) güç modülleri çeşitleri ve özellikleriniz inceledik. Yapmış olduğunuz robotik kodlama yada diğer elektronik devrelerinizin sağlıklı çalışabilmesi için düzgün ve doğru besleme enerjisine ihtiyaçları vardır. Kimi zaman elektronik devremizi birden fazla besleme voltajıyla çalıştırmamız gerekebilir. Bazı hassas devreler akım ve voltaja bağlı olarak çalışırlar. Projenizin çekeceği akıma ve voltaja göre doğru besleme modülünü tercih etmemiz gerekir aksi takdirde elektronik devreniz kararlı çalışmayacaktır. Çeşitlerini ve özelliklerini sizlerle paylaştığımız modüllerden en uygun olanını kendiniz için seçebilirsiniz.

LM2596 Ayarlanabilir Voltaj Düşürücü Güç Modülü (4-35V Giriş – 1-30V Çıkış)

LM2596 Ayarlanabilir DC-DC Çevirici ile 4V DC – 35V DC arası giriş gerilimlerini 1.23V DC – 30 VDC aralığında regüle edebilirsiniz. Üzerinde bulunan trimpot aracılığı ile çıkış gerilimini isteğinize göre ayarlayabilirsiniz. Küçük boyutları ile oldukça kullanışlı olan bu modül üzerinde LM2596 regüle entegresi bulundurur. Devre 3A DC’ ye kadar olan akımı taşıyabilir. 30 mV’luk ufak bir sapma payı ise diğer DC-DC konvertörlere göre büyük bir avantaj sağlar.

DİKKAT: Ürün voltaj düşürücü olduğundan çıkış gerilimi giriş geriliminden fazla olamaz. 30V giriş bağlarsanız 0-30V aralığında istediğiniz gerilime ayarlayabilirsiniz. Ancak girişe 12V bağlarsanız çıkışı 0-12V aralığında ayarlayabilirsiniz.

LM2596 Voltaj Düşürücü Ayarlanabilir Güç Modülü Teknik Özellikleri

  • Modül özelliği: Yalıtımsız buck
  • Düzeltme modu: Senkronize olmayan düzeltme
  • Boyutu: 48 * 23 * 14mm (Uzunluk * Genişlik * Yükseklik)
  • Tip: LM2596 Ayarlanabilir Güç Kaynağı Modülü
  • Giriş Voltajı: DC 4V-35V
  • Çıkış Voltajı: DC 1.23V-30V
  • Çıkış Akımı: 3A (Maksimum)
  • Dönüşüm Verimliliği:% 92 (En Yüksek)
  • Çıkış Dalgalanma: 30mv (Maksimum)
  • Anahtarlama Frekansı: 150KHz
  • Yük regülasyonu:% 0,5
  • Voltaj regülasyonu:% 2,5
  • Çalışma sıcaklığı: -40 degress +85 degress

LM2596 4 Kanal Ayarlanabilir Voltaj Çıkışlı Güç Modülü

LM2596 4 Kanal Ayarlanabilir Voltaj Çıkışlı Güç Modülü, düzenli yapıya sahiptir. 5V ~ 40V gerilim aralığında çalışmaktadır. ADJ ayarlanabilir çıkış sağlamaktadır ve filtre devresi tasarımına uygundur. Çıkış dalgası küçüktür, kullanımı kolaydır. Öğrenci yarışmalarında ve kişisel proje geliştirmelerde kullanılabilir.

Not:

  • Modülün çıkış voltajı, besleme voltajından yaklaşık 1V aralığında genellikle ayarlanabilir. Modülün maksimum akımı 3A’dır ve toplam akım 5A’yı aşmaz.
LM2596 4 Kanal Ayarlanabilir Voltaj Çıkışlı Güç Modülü Teknik Özellikleri

Üretici Firma ARTOU
Ürün Kategorisi Power Modül
Seri LM2596
Modül Boyutu 100 x 68mm
Güç Kaynağı Aralığı 5V ~ 40V

LM2596HVS DC Kademeli Ayarlanabilir Modül 3A 4.5V~53V

LM2596HVS, LM2596S düşük maliyetli, yüksek amperli anahtar modu DC / DC Buck güç kaynağı modülünün yüksek voltajlı giriş versiyonudur. Modül 53V’a kadar giriş voltajını kabul edebilir. Giriş ve çıkış voltajına bağlı olarak LM2596’ya bir soğutucu takılmalıdır.

LM2596HVS DC Kademeli Ayarlanabilir Modül Teknik Özellikleri

Üretici Firma FDKJGECF
Ürün Kategorisi Power Modül
Seri LM2596HVS
Giriş Voltajı 4.5V ~ 53V
Çıkış Voltajı 3V ~ 40V
Çıkış Akımı 3A (max)
Dönüşüm Verimliliği 92% (en yüksek)
Çıkış Dalgalanma <30mV
Anahtarlama Frekansı 150KHz
Çalışma Sıcaklığı -45 °C ~ + 85 °C
Boyut 43mm x 21mm x 14mm (L x W x H)

LM2596 Ledli DC-DC Ayarlanabilir Voltaj Düşürücü Güç Modülü

LM2596 AAyarlanabilir Voltaj Düşürücü Güç Modülü ile 7V DC – 35V DC arası giriş gerilimlerini 1.23V DC – 30 VDC aralığında regüle edebilirsiniz. Üzerinde bulunan trimpot aracılığı ile çıkış gerilimini isteğinize göre ayarlayabilirsiniz. Küçük boyutları ile oldukça kullanışlı olan bu modül üzerinde LM2596 regüle entegresi bulundurur. Devre 3A DC’ ye kadar olan akımı taşıyabilir. 50 mV’luk ufak bir sapma payı ise diğer DC-DC konvertörlere göre büyük bir avantaj sağlar.

Uyarı:

  • Ürün voltaj düşürücü olduğundan çıkış gerilimi giriş geriliminden fazla olamaz. 30V giriş bağlarsanız 0-30V aralığında istediğiniz gerilime ayarlayabilirsiniz. Ancak girişe 12V bağlarsanız çıkışı 0-12V aralığında ayarlayabilirsiniz.
Ledli LM2596 DC-DC Ayarlanabilir Voltaj Düşürücü Güç Modülü Teknik Özellikleri

Üretici Firma FDKJGECF
Ürün Kategorisi Power Modüller
Seri LM2596
Giriş Voltajı 7V ~ 35V
Çıkış Voltajı 1.25V ~ 30V
Çıkış Akımı Ayarlanabilir maksimum 3A
Dönüşüm Verimliliği 92% (en yüksek)
Anahtarlama Frekansı 150 Khz
Çıkış Dalgalanma 50 mv (Max) 20 m bant genişliği
Yük Regülasyonu artı veya eksi 0.5%
Voltaj Regülasyonu artı veya eksi 2.5%
Çalışma Sıcaklığı – 40 ° ile + 85 °

LM2596 DC DC Voltaj Düşürücü Power Modül

LM 2595 DC – DC Güç Kaynağı – Voltaj Düşürücü Power Modül – Arduino Uyumlu

Geniş aralıkta DC – DC voltaj regülasyonu yapabilen bu modül ile giriş geriliminde 4V ~ 40V arasında besleme yapabilir. 1.25V ~ 37V arasında 2A‘e kadar çıkış alabilirsiniz. Bu modül voltaj düşürücü olması sebebiyle, giriş gerilimi her zaman çıkış geriliminden daha büyük bir değerdir. Voltaj yükseltme işlevini gerçekleştiremez. Öte yandan modülün üzerinde bulunan dahili Voltmetre ile üzerindeki düğmeye basarak çıkış ve giriş gerilimlerini görebilirsiniz.

LM 2595 DC – DC Güç Kaynağı  Özellikleri

  • Giriş voltaj aralığı: 4V – 40V DC
  • Çıkış voltajı aralığı: 1.25V – 37V DC
  • Çıkış akımı: 2A
  • Voltmetre aralığı: 0 ila 40V, hata + -0.1V
  • Giriş ters polarite koruması
  • Dahili kısa devre koruması
  • Ebatlar : 6.1 x 3.4 x 12 cm (yaklaşık)
  • Dahili Voltmetre kalibrasyon ayarı

MT3608 2A Yükselteç DC-DC Aşamalı Güç Modülü (Arduino)

MT3608 2A Max DC-DC Aşamalı Güç Modülüürünü Arduino‘lar için tasarlanmış, 2V ve 24V aralığındaki giriş değerini 28V’a kadar çıkaran bir yükselteç kartıdır. 2A’e kadar çıkış verir. Bu ürün düşük voltaj sorunları yaşadığınız projelerde veya kompanentler arası gerilim uyuşmazlığı olduğunda kolay, hızlı ve ucuz bir çözüm sunar. Minimal boyutlarıyla devrelerde yer kaplamaması büyük avantaj sağlar. Çıkış voltajı, giriş voltajından yüksek olmalıdır aksi halde devre çalışmayacaktır. Çıkış voltajını trimpot aracılığıyla isteğinize göre ayarlayabilirsiniz.

MT3608 2A Max DC-DC Aşamalı Güç Modülü (Arduino) Teknik Özellikleri:

  • Maksimum Çıkış Akımı: 2A
  • Giriş Voltajı: 2V – 24V
  • Maksimum Çıkış Gerilimi: 28V
  • Verimlilik: Maks.% 93
  • Ürün Boyutu: 36 mm * 17 mm * 14 mm
Uyarı:

MT3608 2A Yükselteç (Step-up Converter) modülünü kullanırken üzerinde bulunan trimpotu aşağıdaki görseldeki gibi saat yönünün tersine çevirerek çıkış voltajını ayarlayabilirsiniz. Aksi yönde çok çevirmeniz durumunda trimpot kısa devre yapacağından modülü yakmanız mümkündür.”

6V ~ 24V Giriş – 5V Çıkış 3A DC DC Çevirici – USB Power Modül

6V ile 24V arasında DC girişi 5V DC çıkışa maksimum 3A akım değerine kadar çevirebilir. USB ile çalışan Power Modüldür. DC to DC Converter olarak da geçer.

DC to DC Converter USB Power Modül Özellikleri

  • Giriş voltajı: DC 6-24V
  • Çıkış voltajı: 5.1-5.2V
  • Çıkış akımı: 3A MAX
  • Dönüşüm verimliliği:% 97.5’e varan oranda (6.5V, 5V 0.7A’ya kadar düşürme) (kısa ters koruma sonrası sigorta test değeridir.)
  • Anahtarlama frekansı: 500KHz
  • Çıktı dalgası: 10mV civarında (12V – 5V3A) 20M bant genişliği
  • Çıkış göstergesi: Çıkış voltajı göstergesi kırmızıdır.
  • Çalışma sıcaklığı: Endüstriyel dereceli (-40 Celsuis – + 85 Celsuis) (çevre sıcaklığı ne kadar yüksekse, çıkış gücü o kadar düşük olur.)
  • Çıkış aşırı voltaj koruması: Evet, giriş 1.5A sigorta, çıkış 5V, 300W TVS boru kelepçesi korumasına sahiptir.
  • Tam yük sıcaklığı: 30 Celsuis
  • Statik akım: 0.85 mA
  • Yük regülasyonu: ±% 1
  • Voltaj Regülasyonu: ±% 0.5
  • Dinamik tepki hızı:% 5 200uS
  • Çıkış kısa devre koruması: Evet, ancak lütfen uzun süre kısa devre yapmayın.
  • Giriş ters polarite koruması: Evet, ters polarite koruma diyodu var.

5V 700mA AC-DC Step-Down Modül

Bu modül 220 V AC gerilimini 5V DC gerilime çevirmek için üretilmiştir. 5V çıkış ile sürekli 700mA çıkış almanız mümkündür. Projelerinizde 5V güç kaynağına ihtiyacınız olan her yerde kolaylıkla kullanabilirsiniz. Küçük yapısı sayesinde alan sıkıntısı çektiğiniz yerlerde kolayca kullanılabilinir.

220V 5V Çevirici Bağlantı Şekli
5V 700mA AC-DC Step-Down Modül Özellikleri

  • Giriş voltajı: AC 85 ~ 265V 50/60 Hz veya DC 100 ~ 370V
  • Giriş akımı: 0.0273A (AC110V) – 0.014A (AC220V)
  • Giriş Tahliye Akımı: 20A
  • Çıkış voltajı: DC  5 ± 0,2 V
  • Çıkış akımı 700 mA
  • Güç: 3.5 W
  • Çalışma sıcaklığı: 20 ~ 60 derece
  • Bağıl nem: % 40-90 RH
  • Çıkış: 5V, maksimum akım 700mA,
  • Anlık azami akım: 800mA
  • Çıkış aralığı: 4.8 – 5.2V
  • Ripple Gerilimi: 60mV
  • Çıkış gücü: 0-4W (DC akımı)
  • Çıkış verimliliği: 80%
  • Çıkış aşırı voltaj: 4.8-5.2V
  • Güç korumasına göre çıkış: Var
  • Kısa devre koruması: Var
  • Sıcaklık koruması: Var
  • Aşırı akım koruması: Var

Ad620 Mikrovolt Sinyal Modülü

Ad620 Mikrovolt Sinyal Modülü ürünü düşük maliyetli, yüksek doğruluklu bir enstrümantasyon amplifikatörüdür. 1 ila 1000 V arasında kazanç ayarlamak için sadece bir harici direnç gerektirir. AC, DC sinyal amplifikasyonu için kullanılabilir.

Ad620 Mikrovolt Sinyal Modülü Teknik Özellikleri:

  • Giriş voltajı: 3-12 VDC
  • Yükseltme: 1,5-1000 kat ayarlanabilir, sıfır ayarlanabilir
  • Sinyal giriş voltajı: 100uV – 300mV
  • Sinyal çıkış aralığı: ± (Vin-2V)
  • Ofset voltajı: 50μV
  • Giriş bias akımı: 1.0nA (maks)
  • Ortak mod reddetme oranı: 100 dB
  • Ofset voltajı sapması: 0,6μV / Derece(C) (maksimum)
  • Stabilite: Maksimum 2μV / ay
  • Boyut: 32 * 22mm

XL4005 5-32V / 1.25-32V DC/DC Konvertör

XL4005 DC/DC Konvertör dilediğiniz değerdeki DC gerilimi elde etmenizi sağlar. Bu DC/DC dönüştürücü ile 1.25V-32V aralığında gerilim değeri elde edebilirsiniz.

XL4005 5-32V DC/DC Konvertör Teknik Özellikleri

Üretici Firma EQV
Ürün Kategorisi Elektronik Kartlar ve Modüller
Giriş Gerilimi 5V-32V
Çıkış Gerilimi 1.25V-32V
Çıkış Akımı 0-5A
Çıkış Gücü 75W
Çalışma Sıcaklık Aralığı -40°C ~ +85°C
Çalışma Frekansı 180KHz
Ölçü Bilgileri(L*W*H) 43*21*14mm

Multimetre Devresi – Amper / Volt / Watt Ölçüm Modülü

Volt – Amper – Watt Ölçüm Modülü multimetre devresi Arduino, Raspberry Pi gibi geliştirme kartları için tasarlanmış olup, TTL haberleşme protokülünü kullanmaktadır.

Multimetre Modülü Teknik Özellikleri

  • Çalışma Voltajı : 80 – 260 VAC
  • Test Voltajı : 80 – 260 VAC
  • Ölçülebilir Maksimum Güç : 22000W / 100A
  • Çalışma Frekansı : 45 – 65 Hz
  • Ölçüm Doğruluğu : 1.0

9-35V Giriş / 5v Çıkış 5A DC-DC Güç Modülü

Bu modül 9-35 arası DC gerilimini 5V DC gerilime çevirmek için üretilmiştir. 5V çıkış ile kesintisiz 5A çıkış almanız mümkündür. Projelerinizde 5V güç kaynağına ihtiyacınız olan her yerde kolaylıkla kullanabilirsiniz. Küçük yapısı sayesinde alan sıkıntısı çektiğiniz yerlerde kolayca kullanılabilinir.

12-24V DC 5V 5A DC DC Konvertör –  Güç Kaynağı


  • Çıkış gerilimi: 5 V
  • Çıkış akımı: 5A
  • Giriş gerilimi: 9 – 35 V
  • Çıkış gücü: 25 W
  • Doğrultucu modu: Swich Mode
  • Dönüşüm verimliliği: %95 kadar
  • Giriş ters koruma: Var
  • Boyut: 45x30x15mm

AMS1117 3V3 Modül

AMS1117 3.3V Modül ürünü bir voltaj düşürücü regülatördür. 4.5-12 Volt aralığındaki giriş gerilimini 3.3 Volta düşürür. 800 mA çıkış akımına sahip devrede çıkış voltajı sabittir. Minimal boyutları ile projelerinizde yer kaplamaz. 3.3V ile çalışan sensörleri 5V devrelere entegre edebilmek için ucuz ve kullanışlı bir üründür.

AMS1117 3V3 Modül Teknik Özellikleri:

  • Giriş Voltajı : 4.5V – 12V
  • Çıkış Voltajı : 3.3V
  • Çıkış Akımı : 800 mA

LilyPad Güç Kaynağı Modülü AAA Pil – 5V Dönüştürücü

Lilypad giyilebilir projeleriniz için güç modülüdür. Bir adet AAA ile çalışır. Pilin 1.5V olan çıkışını 5V’a yükseltir.

LilyPad, Dr. Leah Buechley tarafından geliştirilen ve Leah ve SparkFun tarafından birlikte tasarlanan, giyilebilir bir e-tekstil teknolojisidir. Her LilyPad parçası, kumaşa dikilmelerini sağlamak için geniş dikme tırnakları ile yaratıcı bir şekilde tasarlanmıştır. Çeşitli giriş, çıkış, güç ve sensör panoları mevcuttur. Özel bir bakım ile yıkanabilirler.

7.5V Düşürücü Voltaj Regülatörü – 7.7/50V Giriş – D36V6F7

Pololu D36V6F7 Dc-Dc Konvertör ürünü bir voltaj düşürücü regülatördür. 7.7-50 Volt aralığındaki giriş gerilimini 7.5 Volta sabitler. Devre 600mA’e kadar çıkış akımında sorunsuz çalışır. Kısa süreli 600-750mA aralığındaki akıma dayanabilir. Minimal boyutları ile projelerinizde yer kaplamaz.Yüksek akıma maruz kaldığında ya da fazla ısındığında devre kendini kapatarak korur. Ancak ters gerilim koruması yoktur. Girişi ters bağlamak devreye ve çıkışa zarar verebilir.

7.7-50V Giriş / 7.5V Çıkış Dc-Dc Konvertör Teknik Özellikleri

  • Giriş Voltajı : 7.7-50V
  • Çıkış Voltajı : 7.5V
  • Çıkış Akımı : 600mA
  • Anahtarlama Frekansı : 900 kHz
  • Boyutları : 13 mm × 10 mm × 3 mm

5V Voltaj Yükseltici Regülatörü – 0.5/5.5V Giriş – U1V10F5

Pololu U1V10F5 Dc-Dc Konvertör ürünü bir yükselteçli voltaj regülatördür. 0.5-5.5 Volt aralığındaki giriş gerilimini 5 Volta sabitler. Devre 1.2A’e kadar çıkış akımında sorunsuz çalışır. Minimal boyutları ile projelerinizde yer kaplamaz.Yüksek akıma maruz kaldığında ya da fazla ısındığında devre kendini kapatarak korur. Ancak ters gerilim koruması yoktur. Girişi ters bağlamak devreye ve çıkışa zarar verebilir.

0.5-5.5V Giriş / 5V Çıkış Dc-Dc Konvertör Teknik Özellikleri

  • Giriş Voltajı : 0.5-5.5V
  • Çıkış Voltajı : 5V
  • Çıkış Akımı : 1.2A
  • Anahtarlama Frekansı : 900 kHz
  • Boyutları : 8 x 11mm

5V Düşürücü Voltaj Regülatörü – 5.2/50V Giriş – D36V6F5

5.2-50V Giriş – 5V Çıkış Dc-Dc Konvertör – Arduino Uyumlu Voltaj Regülatörü

Pololu D36V6F5 Dc-Dc Konvertör ürünü bir voltaj düşürücü regülatördür. 5.2-50 Volt aralığındaki giriş gerilimini 5 Volta sabitler. Devre 600mA’e kadar çıkış akımında sorunsuz çalışır. Kısa süreli 600-750mA aralığındaki akıma dayanabilir. Minimal boyutları ile projelerinizde yer kaplamaz.Yüksek akıma maruz kaldığında ya da fazla ısındığında devre kendini kapatarak korur. Ancak ters gerilim koruması yoktur. Girişi ters bağlamak devreye ve çıkışa zarar verebilir.

5.2-50V Giriş / 5V Çıkış Dc-Dc Konvertör Teknik Özellikleri

  • Giriş Voltajı : 5.2-50V
  • Çıkış Voltajı : 5V
  • Çıkış Akımı : 600mA
  • Anahtarlama Frekansı : 900 kHz
  • Boyutları : 10 x 12.7 x 2.5mm

6V Düşürücü Voltaj Regülatörü – 6.2/50V Giriş – D36V6F6

Pololu D36V6F6 Dc-Dc Konvertör ürünü bir voltaj düşürücü regülatördür. 6.2-50 Volt aralığındaki giriş gerilimini 6 Volta sabitler. Devre 600mA’e kadar çıkış akımında sorunsuz çalışır. Kısa süreli 600-750mA aralığındaki akıma dayanabilir. Minimal boyutları ile projelerinizde yer kaplamaz.Yüksek akıma maruz kaldığında ya da fazla ısındığında devre kendini kapatarak korur. Ancak ters gerilim koruması yoktur. Girişi ters bağlamak devreye ve çıkışa zarar verebilir.

6.2-50V Giriş / 6V Çıkış Dc-Dc Konvertör Teknik Özellikleri

  • Giriş Voltajı : 6.2-50V
  • Çıkış Voltajı : 6V
  • Çıkış Akımı : 600mA
  • Anahtarlama Frekansı : 900 kHz
  • Boyutları : 13 mm × 10 mm × 3 mm

12V Düşürücü Voltaj Regülatörü – 12.2/50V Giriş – D36V6F12

Pololu D36V6F12 Dc-Dc Konvertör ürünü bir voltaj düşürücü regülatördür. 12.2-50 Volt aralığındaki giriş gerilimini 12 Volta sabitler. Devre 600mA’e kadar çıkış akımında sorunsuz çalışır. Kısa süreli 600-750mA aralığındaki akıma dayanabilir. Minimal boyutları ile projelerinizde yer kaplamaz.Yüksek akıma maruz kaldığında ya da fazla ısındığında devre kendini kapatarak korur. Ancak ters gerilim koruması yoktur. Girişi ters bağlamak devreye ve çıkışa zarar verebilir.

12.2-50V Giriş / 12V Çıkış Dc-Dc Konvertör Teknik Özellikleri

  • Giriş Voltajı : 12.2-50V
  • Çıkış Voltajı : 12V
  • Çıkış Akımı : 600mA
  • Anahtarlama Frekansı : 900 kHz
  • Boyutları : 13 mm × 10 mm × 3 mm

2.5-7.5V Düşürücü Ayarlanabilir Voltaj Regülatörü – 4/50V Giriş – D36V6FALV

Ayarlı Voltaj Düşürücü Regülatörü D36V6FALV Dc-Dc Konvertör  ile 4-50 Volt aralığındaki giriş gerilimini 2.5-7.5 Volt aralığında ayarlayabilirsiniz. Devre 600mA’e kadar çıkış akımında sorunsuz çalışır. Kısa süreli 600-750mA aralığındaki akıma dayanabilir. Minimal boyutları ile projelerinizde yer kaplamaz.Yüksek akıma maruz kaldığında ya da fazla ısındığında devre kendini kapatarak korur. Ancak ters gerilim koruması yoktur. Girişi ters bağlamak devreye ve çıkışa zarar verebilir.

4-50V Giriş / 2.5-7.5V Çıkış Dc-Dc Konvertör Teknik Özellikleri

  • Giriş Voltajı : 4-50V
  • Çıkış Voltajı : 2.5-7.5V
  • Çıkış Akımı : 600mA
  • Anahtarlama Frekansı : 900 kHz
  • Boyutları : 13 mm × 10 mm × 3 mm

4-25V Düşürücü Ayarlanabilir Voltaj Regülatörü – 4/50V Giriş – D36V6FAHV

Ayarlı Voltaj Düşürücü Regülatörü D36V6FAHV Dc-Dc Konvertör  ile 4-50 Volt aralığındaki giriş gerilimini 4-25 Volt aralığında ayarlayabilirsiniz. Devre 600mA’e kadar çıkış akımında sorunsuz çalışır. Kısa süreli 600-750mA aralığındaki akıma dayanabilir. Minimal boyutları ile projelerinizde yer kaplamaz.Yüksek akıma maruz kaldığında ya da fazla ısındığında devre kendini kapatarak korur. Ancak ters gerilim koruması yoktur. Girişi ters bağlamak devreye ve çıkışa zarar verebilir.

4-50V Giriş / 4-25V Çıkış Dc-Dc Konvertör Teknik Özellikleri

  • Giriş Voltajı : 4-50V
  • Çıkış Voltajı : 4-25V
  • Çıkış Akımı : 600mA
  • Anahtarlama Frekansı : 900 kHz
  • Boyutları : 13 mm × 10 mm × 3 mm

S9V11MACMA 2.5V – 9V Step-Up / Step-Down Voltaj Regülatörü

Bu 2.5V – 9V ayarlanabilir voltaj regülatörü modülü sayesinde 2V ila 16V giriş voltaj aralığında stabil 2.5V-9V arası çıkış almanız mümkündür. Tipik olarak %85 verimlilik sağlayan bu modül sayesinde giriş ve çıkış voltajları birbirine yakın ise 1.5A’e kadar çıkış alabilirsiniz. Üzerinde bulunan hassas potansiyometre sayesinde çıkış gerilimi kolaylıkla ayarlanabilinir. Bu modülde ayarlanabilir düşük voltaj koruması bulunmaktadır bu sayede pil ve benzeri kaynaklar ile besleme yaparken modülün belli bir voltajın altında pilden güç çekmesini engelleyebilirsiniz. Bu sayede çeşitli voltaj aralıklarındaki pillerinizi kolaylıkla koruma altına alabilirsiniz.

S9V11MACMA 2.5V – 9V Step-Up / Step-Down Voltaj Regülatörü Özellikleri

  • Boyutu: 12.7mm × 15.24mm × 4.318mm
  • Ağırlık: 0.8 gr
  • Çıkış gerilimi: Ayarlanabilinir
  • Minimum çalışma voltajı: 2 V
  • Maksimum çalışma voltajı: 16 V
  • Maksimum çıkış akımı: 1.5 A
  • Çıkış gerilimi: 3.3 V
  • Maksimum sakin akım: 1 mA
  • Düşük voltajlı kesme: Ayarlanabilir

5V – 6V Step-Up / Step-Down Voltaj Regülatörü (Ayarlanabilir Düşük Voltaj Kesimi ile) S9V11F5S6CMA

Bu 5V – 6V voltaj regülatörü modülü sayesinde 3V ila 16V arasındaki bütün voltajlar arasında stabil 5V ya da 6 V çıkış almanız mümkündür. Tipik olarak %85 verimlilik sağlayan bu modül sayesinde giriş ve çıkış voltajları birbirine yakın ise 1.5A’e kadar çıkış alabilirsiniz. Üzerinde bulunan pin sayesinde 5V ya da 6V çıkışı ayarlayabilirsiniz. Bu modülde ayarlanabilir düşük voltaj koruması bulunmaktadır bu sayede pil ve benzeri kaynaklar ile besleme yaparken modülün belli bir voltajın altında pilden güç çekmesini engelleyebilirsiniz. Bu sayede çeşitli voltaj aralıklarındaki pillerinizi kolaylıkla koruma altına alabilirsiniz.

S9V11F5S6CMA 5V – 6V Step-Up / Step-Down Voltaj Regülatörü Özellikleri

  • Boyutu: 12.7mm × 15.24mm × 4.318mm
  • Ağırlık: 0.8 gr
  • Minimum çalışma voltajı: 2 V
  • Maksimum çalışma voltajı: 16 V
  • Maksimum çıkış akımı: 1.5 A
  • Çıkış gerilimi: 3.3 V
  • Maksimum sakin akım: 1 mA
  • Düşük voltajlı kesme: Ayarlanabilir

Kablosuz Şarj Modülü 5V 600mA

Kablosuz Şarj Modülü 5V 600mA – SeeedStudio

Kablosuz Şarj Modülü (Wireless Charging Module) elektronik cihazlarda yakın mesafeden kablosuz şarj için kullanılmaktadır. Bir verici ve yalıtıcı bobinden oluşan Kablosuz Şarj Modülü (Wireless Charging Module) stabil 5V çıkışı ve max 600mA çıkış akımı ile Wireless Power Supply için bir alternatif olarak kullanılabilir. Küçük boyutları ve yalıtım bobini kablosuz iletişim projeleri için daha uygundur.

Kablosuz Şarj Modülü Özellikleri
  • Stabil güç kaynağı
  • Yalıtım Bobini
  • Yerden kazandıran tasarım
SeeedStudio Kablosuz Şarj Modülü Teknik Özellikleri
  • Giriş Voltajı: 12Vdc
  • Giriş Voltaj(sınır değerler): 13.5Vdc
  • Çıkış Voltajı: 5Vdc
  • Çıkış Akımı(maximum): 600mA
  • Verici Bobin Endüctansı: 30uH
  • Verici-alıcı mesafesi: 1-20mm
  • Verici : 17*12*4mm
  • Alıcı:  24*10*3mm
  • Bobin çapı: 38mm
  • Bobin yüksekliği: 2mm

Akıllı Kablosuz Şarj Cihazı Verici – 5V / 0.6A

Bu ürün, esasen M268 ve PIC100’in iki ana yonga entegre salınım devresi şekillendirme devresi algılama devresi frekans girişim bastırma devresinin bir kombinasyonudur.

Kablosuz verici tüpler ve diğer fonksiyonlar, giriş voltajı 9-12V, elektrik enerjisinin kablosuz iletimi, güç, bekleme akımı, yüksek verimlilik, düşük sıcaklık, küçük boyut ve diğer özellikleri ile 150KHz altındaki elektromanyetik dalga frekans kontrolü sağlar.

İnsan vücudu ve diğer elektrikli ev aletleri herhangi bir zarar veya müdahale olmadan, elektromanyetik indüksiyon ilkesinin kullanımı %80’e kadar enerji dönüşüm ve iletim verimliliği eşdeğer medikal frekans, en yüksek performans kablosuz güç iletimi, en güvenli kablosuz modül, MP268 Kablosuz şarj yongaları, tüketici elektroniği (elektrikli tıraş makineleri, elektrikli diş fırçaları, LED el fenerleri, elektronik su geçirmez ışıklar, su geçirmez cep telefonu, elektrikli su ısıtıcıları, elektrikli su ısıtıcısı vb), çevreci ürün şarj cihazları (wii kontrolör batarya, PS3 kontrolör batarya, XBOX360 pil, NDSi NDSL batarya pili) Elektronik mumlar, manyetik ürünler), dijital ürünler (cep telefonu şarj cihazı, iPhone şarj cihazları, MP3, MP4, hoparlör) ve diğer uygulamalarda kullanılabilir.

Akıllı şarj algılama operatörü adanmış, tam donanımlı otomatik olarak bekleme moduna girer, daha fazla enerji sağlar.
Düşük bekleme güç tüketimi, yüksek bir dönüştürme verimliliği, büyük bir akım düşük sıcaklık, kablosuz yüksek akım şarjı üzerinden 500MA kadar taşınabilir.
Manyetik izolasyonla özel olarak tasarlanan verici ve alıcılar, enerji dönüştürme verimliliğini artırmak için disk boyunca verimliliği artırır.
Yüksek hassasiyetli AD kullanarak 12 bit.
Tamamen şarj edilmiş pil,% 95’in üzerinde yüksektir.
Akıllı çevresel yönetim işlevlerini artırmak için özel olarak uyarlanmış kapsamlı teknik destek ve kişiselleştirilmiş çözümler.
Çok telli bakır endüksiyon bobini, düşük sıcaklıkta daha güvenli, istikrarlı ve verimli kablosuz güç özellikleri sağlamak için.

Akıllı Kablosuz Şarj Cihazı Vericisi Teknik Özellikleri

Üretici Firma SeeedStudio
Ürün Kategorisi Wireless Modül
Giriş voltajı DC 10-12 V
Bekleme akımı 20-40mA
Çıkış voltajı DC 5 V
Çıkış akımı nominal: 600MA MAX: 1000MA
Güç çıkışı rated: 3W MAX> 5W
Merkez rezonans frekansı 125KHz
Verici alış mesafesi 2-6mm (en iyi mesafe 3-4mm)

Kablosuz Şarj Modülü 5V 1A

SeeedStudio Kablosuz Şarj Modülü 5V 1A

Kablosuz Şarj Modülü, yakın kablosuz şarj veya güç kaynağı için ortak kullanılan elektronik cihazlara uygulanabilir. Bir verici ve yalıtım bobinden oluşur, istikrarlı 5V çıkış gerilimi ve maksimum 1.2A çıkış akımı ile Kablosuz Güç Kaynağının yerini alabilir. Küçük boyutu ve yalıtım bobini kablosuz projede kullanmak için daha uygundur.

Hepsinden önemlisi, 5v ve 1A’yı 5V giriş gerilimi ile elde edebilirsiniz.

SeeedStudio Kablosuz Şarj Modülü Özellikleri
  • Yüksek verim
  • Stabilize güç kaynağı
  • Giriş Voltajı: 5V dc
  • Çıkış Akımı: 1A
  • Yerden tasarruf sağlayan tasarım
  • Giriş Voltajı: 5Vdc
  • Giriş Voltajı (sınırlar): 5Vdc
  • Çıkış Voltajı: 5Vdc
  • Çıkış Akımı (maksimum): 1.2A
  • Çıkış Akımı (yüksüz): 30 ~ 50mA
  • Verici Bobin İndüktansı: 3.7uH
  • Alıcı Bobini İndüktansı: 14uH
  • Verici alış mesafesi: 2-10mm
  • Verici: 22.1 * 13.1 * 3.2mm
  • Alıcı: 24.2 * 9.8 * 5.36mm
  • Bobin Çapı: 43mm
  • Bobin Yüksekliği: 2.3mm

RC Switch – RC Anahtar – Küçük Low-Side MOSFET’li

Bu küçük Low-Side MOSFET’li RC Anahtarı – RC Switch, radyo kontrol anahtarı uygulamaları veya basit arayüz uygulamaları için standart hobi radyo kontrol sistemleri ile birlikte kullanılabilir. RC Switch için örnek kullanımlar, ek RC alıcısı veya servo denetleyici çıktılarını, LED’leri veya röleleri denetleyebilen basit ve yüksek / düşük sinyallere dönüştürmek ve RC sistemlerini RC arabirimini çözmek için gerekli kaynakları bulamayan mikro denetleyici projelerine bağlamak gibi işlemleri içerir. İki çıkış, geçerli bir sinyalin varlığını ve anahtarın açık mı yoksa kapalı mı olduğunu gösterir ve entegre bir low-side MOSFET, anahtar açıldığında açılır, böylece kartın doğrudan küçük yükleri tahrik etmesine izin verir. RC Anahtar ayrıca, herhangi bir ek harici bileşen olmadan, bir motor veya röle gibi bir bobin bağlayabilmeniz için yük çıkışları boyunca bir frekans (veya freewheeling) diyoduna sahiptir.

Kart, VCC’ye 2.5-5.5 V güç kaynağı sağlamalıdır. Kartın MOSFET’i 5 V’de VCC ile yaklaşık 3 A’ya kadar çıkabilir ve 30 V’a kadar yük besleme gerilimlerinde işlem yapabilir.

RC Switch, gelen RC darbelerinin genişliğini ölçer ve MOSFET’i açıp açmamaya karar vermek için onu kullanıcı tarafından yapılandırılabilir bir eşiğe (± 64 μs histerezis ile) karşılaştırır. Varsayılan olarak, eşik değeri yaklaşık 1700 μs’dir ve anahtar etkinliği eşiğin üstünde (daha uzun darbeler) oluşur, ancak anahtar eşiği ve etkinleştirme yönünü değiştirmenize izin veren bir öğrenme moduna sahiptir. Güvenli başlatma özelliği, beklenmeyen etkinleştirme olasılığını azaltır.

Bu kompakt birim 0.4″ x 0.6″ ölçülerinde ve birlikte verilen header pinleri olmadan 0,5 g ağırlığa sahip.



Dijital Çıkışlı RC Switch – RC Anahtarı – Pololu – 2801


Pololu Dijital Çıkışlı RC Switch – RC Anahtarı, radyo kumanda anahtarı uygulamaları veya basit arayüz uygulamaları için standart hobi radyo kontrol sistemleri ile birlikte kullanılabilir. Örneğin, bu modül, kullanılmayan RC alıcı veya servo kontrolör kanallarını, LED’leri, MOSFET’leri veya röleleri kontrol edebilen basit yüksek / düşük sinyallere dönüştürmek için kullanılabilir veya RC sistemleri ile olmayan mikro denetleyiciler arasında basit bir arayüz görevi görebilir hobi RC servo sinyallerini çözmek için gerekli kaynaklar. İki dijital çıkış, geçerli bir sinyal varlığını ve anahtarın açık veya kapalı olmasını gösterir.

Kart, VCC’ye 2.5-5.5 V güç kaynağı sağlamalıdır. Kart, çıkışı okurken dijital sistem ne olursa olsun güçlendirebilir veya VRC’yi VCC’ye bağlayan tablanın altındaki yüzey montaj atlama kablosunu köprüyorsanız RC alıcısından beslenebilir.

RC Switch – RC Anahtarı, gelen RC darbelerinin genişliğini ölçer ve çıktıyı çevirip dönüşmeyeceğine karar vermek için onu kullanıcı tarafından konfigüre edilebilen bir eşikten (± 64 μs histerezis ile) karşılaştırır. Varsayılan olarak, eşik değeri yaklaşık 1700 μs’dir ve anahtar etkinliği eşiğin üstünde (daha uzun darbeler) oluşur, ancak anahtar eşiği ve etkinleştirme yönünü değiştirmenize izin veren bir öğrenme moduna sahiptir. Güvenli başlatma özelliği, beklenmeyen etkinleştirme olasılığını azaltır.

Pololu Dijital Çıkışlı RC Switch – RC Anahtarı Özellikleri

RC anahtarı sarı gösterge ışığı aracılığıyla hangi durumda olduğunu bildirir. Durum bilgileri ayrıca iki çıkış pininde sağlanır:

  • GOOD pimi, geçerli bir RC sinyalinin varlığını gösterir (10-330 Hz nabız sayısı, 0.5-2.5 ms darbe genişliği).
  • OUT pini, anakartın ana çıkışıdır ve anahtarın etkin olup olmadığını gösterir.
  • Boyut: 0.4″ × 0.4″
  • Ağırlık: 0.3 g (Header Olmadan)
  • Tek bir G / Ç’de maksimum akım: 25 mA
  • Minimum mantık gerilimi: 2,5 V
  • Maksimum mantık voltajı: 5,5 V

Step Down Basamaklı Voltaj Regülatörü D24V6ALV

Bu Kompakt (0.4″ x 0.6″) D24V6ALV Basamaklı Voltaj Regülatörü (Step Down Regülatör), 4.5 V ile 42 V arasındaki giriş voltajını alır ve daha düşük ve kullanıcı tarafından ayarlanabilen bir gerilime verimli bir şekilde indirir. 2,5 V ila 7,5 V’luk bir çıkış voltajı aralığı ve 600mA’lık maksimum çıkış akımı vardır. Pinlerin 0,1″ aralıklı olması bu step down voltaj regülatörünü paneli standart breadboard ve delikli plaketlerle kullanılabilmesini sağlar.

Anahtarlama regülatörleri (anahtarlamalı güç kaynakları (SMPS) veya DC to DC dönüştürücüler) ve doğrusal voltaj regülatörlerinden çok daha verimli, özellikle giriş ve çıkış voltajı arasındaki fark büyük olduğunda tipik olarak %80’lik bir verimliliğe sahiptir.

D24V6ALV Step Down Voltaj Regülatörü Özellikleri

  • Boyut: 0,4″ x 0,6″ x 0,15″ (Header Hariç)
  • Ağırlık: 0.8 g (Header Hariç)
  • Minimum çalışma gerilimi: 4,5 V
  • Maksimum çalışma gerilimi: 42 V
  • Maksimum çıkış akımı: 600 mA
  • Minimum çıkış voltajı: 2,5 V
  • Maksimum çıkış voltajı: 7.5 V2 (Çıkış voltajı giriş voltajını aşamaz)
  • Geriye Dönük Gerilim Koruması: N
  • İşaretleri belirleme
  • PCB dev kodları: reg04a
  • Diğer PCB işaretleri: 0J3866, 0J2170

Ayarlanabilir Regülatör – Adjustable Boost Regulator – 4-25V



Ayarlanabilir yükseltici Regülatör – Boost Regulator düşük voltajdan yüksek voltaj elde etmek için kullanılır. Örneğin 5V besleme gerilimi varken 12V ihtyacı varsa bu devre ile elde edilebilir. Burada dikkat edilmesi gereken konu ihtiyaç olan akım.

Yükselticinin maksimum giriş akımı 2 amper civarıdır, birde tabi ki verimlilik devreye girer. örnek olarak 5V beslemeden 12V elde ederken giriş maksimum 10W civarı olabilir. Verimlilik %80 – %90 arasıdır, emniyette olmak için %80 alırsak çıkışımız 8W olacaktır. Dolayısı ile çıkış akımı en fazla 8W/12V= 0,67A olabilir. Bir başka kullanım alanı da ürünün giriş Voltajı 1,5V – 16V olduğundan, pilli cihazlar için. 2 Adet 1,5V pil (3V) ile 5V mikroişlemcili devre beslemesi yapılabilir.

Pololu799 Ayarlanabilir Yükseltici Regülatör  – 4-25V – Özellikleri
  • Çalışma giriş voltajı: 1,5V – 16V
  • Çıkış Voltajı: ayarlanabilir 4V – 24V
  • Anahtarlama frekansı: 750KHz
  • Giriş Maks Akımı: 2A
  • Verimlilik: %80-%90 (girişi 2 katına çıkarıp 100mA-500mA çıkış akımında)
  • Boyutlar: 10,7mm X 22,4mm X 5,8mm
  • Ağırlık: 1,6g

Kullanım alanları:

  • 3,3V devrede 5V ihtiyacı için,
  • Düşük voltajlı Pilli devrede 3,3V veya 5V besleme için,
  • Pilli devrelerde sabit voltaj sağlamak için,
  • Seri bağlanmış LED’leri sürmek için kullanılabilir.

D24V3ALV Voltaj Düşürücü Regülatör Devresi

Pololu D24V3ALV -2101 ürünü bir voltaj düşürücü yani regülatördür. 4.5-42 Volt aralığındaki giriş gerilimini 4-7.5 Volt aralığında düşürür. 300 mA çıkış akımına sahip devrede çıkış voltajını kart üzerinde yer alan trimpot ile kolayca değiştirebilirsiniz. Minimal boyutları ile projelerinizde yer kaplamaz.Yüksek akıma maruz kaldığında ya da fazla ısındığında devre kendini kapatarak korur.

D24V3ALV Voltaj Düşürücü Regülatör Devresi – Pololu – 2101 Teknik Özellikleri:

  • Giriş Voltajı : 4.5 V – 42 V
  • Çıkış Voltajı : 4 V – 7.5 V
  • Çıkış Akımı : 300 mA
  • Anahtarlama Frekansı : 500 kHz
  • Boyutları : 1.5 × 1 cm
D24V3ALV Voltaj Düşürücü Regülatör Devresi – Pololu – 2101 Pin Bağlantısı:

  • Vin Pini: Voltaj girişidir. 4.5-42 volt arasında giriş yapabilirsiniz.
  • GND Pini: Toprak hattıdır. Giriş ve çıkış toprak( – ) hattı ortaktır. Güç kaynağınızın “-” ucunu ve çıkış hattınızın “-” ucunu bu pine bağlamalısınız.
  • Vout Pini: Voltaj çıkışıdır. Trimpot ile ayarladığınız 4-7.5 V arasındaki değer buradan okuyabilirsiniz.
  • Kapatma(SHDN) Pini: Devrenin çalışır durumda olması için bu pine sürekli olarak 2.5V ve üstü gerilim gelmesi gerekmektedir. Voltaj kesildiği takdirde devre kendisini kapatacaktır. Bu pin regülatörün diğer modüller tarafından kontrol edilmesi için konulmuştur. Dilerseniz Vin pini ile kısa devre yaparak bu pini etkisiz hale getirebilirsiniz.

D24V3AHV Voltaj Düşürücü Regülatör Devresi

Pololu D24V3AHV -2102 ürünü bir voltaj düşürücü yani regülatördür. 4.5-42 Volt aralığındaki griç gerilimini 4-25 Volt aralığında düşürür. 300 mA çıkış akımına sahip devrede çıkış voltajını kart üzerinde yer alan trimpot ile kolayca değiştirebilirsiniz. Minimal boyutları ile projelerinizde yer kaplamaz.Yüksek akıma maruz kaldığında ya da fazla ısındığında devre kendini kapatarak korur.

D24V3AHV Voltaj Düşürücü Regülatör Devresi – Pololu – 2102 Teknik Özellikleri:

  • Giriş Voltajı : 4.5 V – 42 V
  • Çıkış Voltajı : 4 V – 25 V
  • Çıkış Akımı : 300 mA
  • Anahtarlama Frekansı : 500 kHz
  • Boyutları : 1.5 × 1 cm
D24V3AHV Voltaj Düşürücü Regülatör Devresi – Pololu – 2102 Pin Bağlantısı:

  • Vin Pini: Voltaj girişidir. 4.5-42 volt arasında giriş yapabilirsiniz.
  • GND Pini: Toprak hattıdır. Giriş ve çıkış toprak( – ) hattı ortaktır. Güç kaynağınızın “-” ucunu ve çıkış hattınızın “-” ucunu bu pine bağlamalısınız.
  • Vout Pini: Voltaj çıkışıdır. Trimpot ile ayarladığınız 4-25 V arasındaki değer buradan okuyabilirsiniz.
  • Kapatma(SHDN) Pini: Devrenin çalışır durumda olması için bu pine sürekli olarak 2.5V ve üstü gerilim gelmesi gerekmektedir. Voltaj kesildiği takdirde devre kendisini kapatacaktır. Bu pin regülatörün diğer modüller tarafından kontrol edilmesi için konulmuştur. Dilerseniz Vin pini ile kısa devre yaparak bu pini etkisiz hale getirebilirsiniz.

D24V6AHV Voltaj Düşürücü Regülatör Devresi

Pololu D24V6AHV -2104 ürünü bir voltaj düşürücü yani regülatördür. 4.5-42 Volt aralığındaki griç gerilimini 4-25 Volt aralığında düşürür. 600 mA çıkış akımına sahip devrede çıkış voltajını kart üzerinde yer alan trimpot ile kolayca değiştirebilirsiniz. Minimal boyutları ile projelerinizde yer kaplamaz.Yüksek akıma maruz kaldığında ya da fazla ısındığında devre kendini kapatarak korur.

D24V6AHV Voltaj Düşürücü Regülatör Devresi – Pololu – 2104 Teknik Özellikleri:

  • Giriş Voltajı : 4.5 V – 42 V
  • Çıkış Voltajı : 4 V – 25 V
  • Çıkış Akımı : 600 mA
  • Anahtarlama Frekansı : 500 kHz
  • Boyutları : 1.5 × 1 cm
D24V6AHV Voltaj Düşürücü Regülatör Devresi – Pololu – 2104 Pin Bağlantısı:

  • Vin Pini: Voltaj girişidir. 4.5-42 volt arasında giriş yapabilirsiniz.
  • GND Pini: Toprak hattıdır. Giriş ve çıkış toprak( – ) hattı ortaktır. Güç kaynağınızın “-” ucunu ve çıkış hattınızın “-” ucunu bu pine bağlamalısınız.
  • Vout Pini: Voltaj çıkışıdır. Trimpot ile ayarladığınız 4-25 V arasındaki değer buradan okuyabilirsiniz.
  • Kapatma(SHDN) Pini: Devrenin çalışır durumda olması için bu pine sürekli olarak 2.5V ve üstü gerilim gelmesi gerekmektedir. Voltaj kesildiği takdirde devre kendisini kapatacaktır. Bu pin regülatörün diğer modüller tarafından kontrol edilmesi için konulmuştur. Dilerseniz Vin pini ile kısa devre yaparak bu pini etkisiz hale getirebilirsiniz.

DC-DC Buck Dönüştürücü 6 ~ 14V – 5V / 8A

Bu 40W yüksek güçlü DC-DC Buck dönüştürücü, 6 ~ 14V giriş voltajı aralığı ve 5V / 8A çıkışa kadar sunar. Küçük bir gövdeye, yüksek dönüşüm oranına, güçlü ısı dağılımına ve büyük akım çıkışına sahip olan modül, tüm 5V ana kartlarla uyumludur ve doğrudan PCB’ye lehimlenecek bir SMD elemanı olarak çalışabilir. Sabit çıktı ile bu kova dönüştürücü, voltaj kayması olmadan uzun süre çalışabilir; bu, akıllı evler, küçük robot araba güç kaynakları vb.Gibi yüksek gereksinimlere sahip projeler için uygun olabilir.

DC-DC Buck Dönüştürücü Teknik Özellikler

Üretici Firma DFRobot
Ürün Kategorisi Güç Modülleri
Çıkış Gücü 40W
Giriş Gerilimi 6V-14V
Çıkış Gerilimi 5V
Gerilim Doğruluğu ±% 1
Tam Yük Çıkış Dalgalanması < 30mV
Dönüşüm Oranı >% 96 (12V giriş, tam yük çıkışı)
Statik Akım <200uA
Çalışma Sıcaklığı 0 ° C ~ 70 ° C

DC-DC Buck-Mod Güç Modülü (5.5~28V – 3.3V 2.4A)

Güç Modülü, giriş voltaj aralığı 5.5 ~ 28V ve sabit çıkış voltajı / akımı 3.3V / 2.4A olan bir DC-DC buck-mode güç modülüdür. Çalışma frekansı 0,5 MHz’e ulaşabilir. Modül, gömmek için uygun, yüksek dönüşüm ve küçük gövdeye sahiptir.

Ayrıca, voltaj kayması olmadan uzun süre çalışabilen ve yüksek gereksinimlerin olduğu durumlar için uygun olan sabit çıkış voltajına sahiptir. Ürün, yüksek kapasiteli ve yüksek voltajlı pillerle DIY mobil güçleriyle çalışabilir. Birden fazla güç seçeneği sağlamak için projelere de yerleştirilebilir.

Not:

  • Giriş voltajı 28V dahilinde olmalıdır.
  • Yük akımı uzun süre 3A veya üzerinde olmamalıdır, aksi takdirde modülün hizmet ömrünü etkileyecek ve hatta yanacaktır.
  • Yük akımı nispeten yüksekse, normal çalışmayı sağlamak için minimum giriş voltajını artırmanız gerekir.
Uygulamalar:

  • Denetleyici ana kartı için güç kaynağı, DIY akım kaynağı, projektör ışığı, DIY oyuncak araba, iletişim cihazı, dijital radyo

DC-DC Otomatik Kademeli Yukarı-Aşağı Güç Modülü (2.5 ~ 15V – 3.3V 600mA)

Bu güç modülü, otomatik buck-boost işlevini içerir ve buck-boost dönüştürücünün ilgili devresiyle entegre olur. Mini gövdesi gömmek için çok kolaydır.

Giriş voltajı aralığı 2,5-15V, sabit çıkış voltajı 3,3V, maksimum yük akımı 0,6A ve durgun akımı 150uA kadar düşüktür. Teorik olarak, modülün çalışma frekansı 1.2MHz’e ulaşabilir. Ayrıca, voltaj kayması olmadan uzun süre çalışabilen ve yüksek gereksinimlerin olduğu durumlar için uygun olan sabit çıkış voltajına sahiptir. Bu güç modülünü DIY mobil güç bankası için kullanabilir ve projeniz için sabit güç sağlayabilirsiniz.

Serigrafi “DM13B” ve “DM14” yalnızca Üretim Temel Kodları içindir. Her ikisi de V2.0’a aittir ve performansta hiçbir farkları yoktur.

Uygulamalar:

  • Denetleyici ana kartı için güç kaynağı, DIY akım kaynağı, projektör ışığı, DIY oyuncak araba, iletişim cihazı, dijital radyo.

Not:


  • Giriş voltajı 15V’u geçemez.
  • Yük akımı uzun süre 600mA veya üzerinde olmamalıdır, aksi takdirde modülün hizmet ömrünü etkileyecek ve hatta yanacaktır.
  • Yük akımı nispeten yüksekse, normal çalışmayı sağlamak için minimum giriş voltajını artırmanız gerekir.
DC-DC Otomatik Kademeli Yukarı-Aşağı Güç Modülü Teknik Özellikleri

Üretici Firma DFRobot
Ürün Kategorisi Power Modül
Giriş Voltajı 2.5 ~ 15Vdc
Çıkış Voltajı 3.3V
Çıkış Doğruluğu ± 0.1V
Besleme Voltajı (Min.)
Maksimum Çıkış Tepe Akımı 600mA
Tam Yük Çıkış Dalgalanması Vpp <50mV
Yüksüz Akım IQ 150uA
Kapatma Fonksiyonu Desteklenmiyor
Çalışma Sıcaklığı -40 ℃ ~ + 85 ℃
Çalışma Nemi % 20 ~% 90 bağıl nem, yoğunlaşma yok
Depolama Sıcaklığı -10 ℃ ~ + 50 ℃
Kurulum Yöntemi Çip montajı
İzolasyonlu veya İzolasyonsuz İzolasyonsuz
Servis Ömrü 50000h
Boyut 17 × 13mm / 0.67 × 0.51 inç
Pin Özellikleri

1) Vo + çıkış Çıkış pozitif akım kaynağı
2) Vo-çıkış Topraklama kablosu, çıkış portu akım kaynağı referansı
3) Vi- giriş Topraklama kablosu, akım kaynağı referansına bağlantı
4) Vi + giriş Güç kaynağı girişi: 2.5-15Vdc
Exit mobile version
