Arduino Max 471 – Voltaj Metre- Akım Metre – Voltaj Akım ölçümü – 64 –

Arduino Max 471 – Voltaj Metre- Akım Metre – Voltaj Akım ölçümü hakkında bilgi sahibi olacağız.

Elektrik ve elektronik sistemler voltaj ve akım ile çalışırlar. Voltaj ve akım yok ise çalışmazlar.

Voltaj nedir; Gerilim, bir elektrik akımı düzeneğinde iletkenin iki ucu arasındaki elektrik yükü potansiyeli farkıdır. Voltaj V veya E ile gösterilir. Kısaca elektriğin ittirilme gücü diyebiliriz.

Akım nedir; atomda bulunan elektronları negatif bölümden pozitif bölüme geçmesine ve tersi yönünde ilerlemesine akım denir. Kısaca, birim zamanda elektriğin bir noktadan başka bir noktaya geçmesi, akması işidir.

Voltaj ve akımla ilgili detaylı bilgiye ulaşmak için >>> https://www.teknikerler.com/voltaj-akim-ve-direnc-nedir-i-elektronik-derslerim-2/

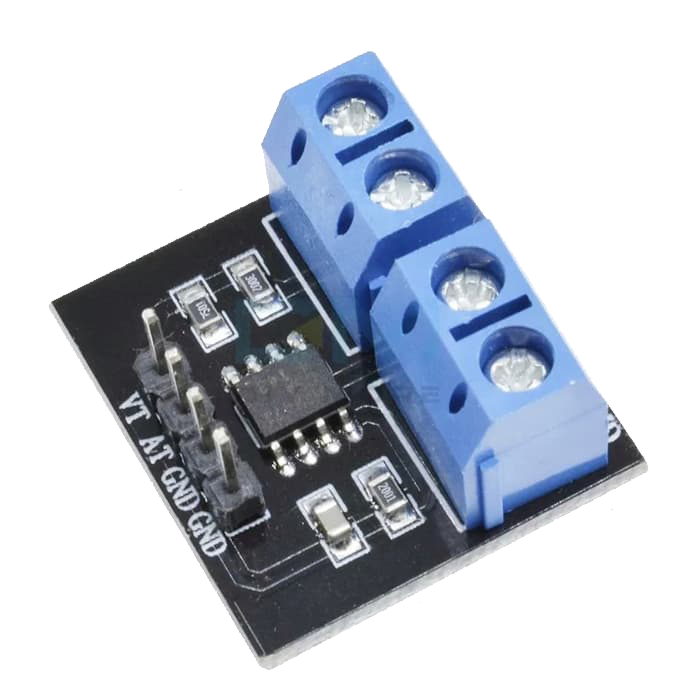

Arduino ile voltaj ve akımı ölçebileceğimiz MAX 471 modülünü kullanabiliriz.

Özellikler

♦Tam Yüksek Taraf Akım Algılama

♦Hassas Dahili Algılama Direnci (MAX471)

♦%2 Aşırı Sıcaklık Doğruluğu

♦Hem Şarjı hem de boşalmayı İzler

♦3A Algılama Kapasitesi ile Dahili Algılama Direnci (MAX471)

♦Harici Algılama Direnci ile Daha Yüksek Akım Algılama Yeteneği ( MAX472)

♦100µA Maks Besleme Akımı

♦18µA Maks Kapatma Modu

♦3V – 36V Besleme Çalışması

♦8-Pin DIP/SO Paketleri

Arduino Max 471 – Voltaj Metre- Akım Metre – Voltaj Akım ölçümü yapabilmek için aşağıdaki bağlantı şemasını kurabilir ve kodları uygulayabilirsiniz.

//Görsel İşitsel Teknoloji Kanalı
//wwww.teknikerler.com
//Kerim Arı Youtube kanalı Max471 Kodları - kullanımı örnek Kodları

#include <Wire.h>
#define VT_pin A0
#define AT_pin A1

void setup()

{

   Serial.begin(9600);

}



void loop()

{

  double vt_deger = analogRead(VT_pin);//0-1023
  double at_deger = analogRead(AT_pin);
  double voltaj_kalibre = 5.5;
  double amper_kalibre = 1.14;
  double voltaj = vt_deger * (5.0 / 1023.0) * voltaj_kalibre ; //0.0048
  double amper = at_deger * (5.0 / 1023.0) * amper_kalibre ;

  Serial.print("Voltaj :");
  Serial.println((String)voltaj + "V  ");
  Serial.print("Amper :");
  Serial.println((String)amper + "A  ");
  delay(500);

}
